廃水汚泥処理プロジェクト用の高精度産業パイプラインスラリー濃度計

SINOUはオンライン環境モニタリング機器の専門メーカーであり、カスタマイズされた高精度を供給します 産業用パイプラインの廃水汚泥処理用スラリー濃度計 世界の都市下水の汚泥処理プロジェクト 工場、電気めっき廃水ステーション、産業廃液処理企業。

開発されたターゲティング混合 有機不純物を含む汚泥、細かいシルト、下水処理プロセスからの残留凝集剤、すべて湿式 コンポーネントは標準の SUS304 ステンレス鋼を採用し、オプションで腐食性廃水用に 316L/チタンをカスタマイズできます。 リアルタイム 4 ～ 20mA および RS485 デュアル信号が廃水中央 PLC キャビネットに接続し、汚泥ポンプの周波数を調整し、 凝集剤が自動的に増量します。

パイプ径、測定範囲、防爆レベルをカスタマイズして構築可能 全プロセス廃水処理のためのインテリジェントな閉ループ汚泥処理システム。

高精度工業用パイプラインスラリー濃度計とは何ですか？

廃水汚泥処理プロジェクト用の高精度工業用パイプラインスラリー濃度計は、 SINOU が独自に開発したプロ仕様のインライン オンライン モニタリング機器。 都市下水処理場、工業化学排水の全工程汚泥濃度連続検出 ステーションおよびさまざまな環境汚泥処理エンジニアリングプロジェクト。

ユニバーサル挿入型との違い 市販の濃度センサーと同等のフルスルーフランジ配管一体構造として設計されており、 最適化された非核超音波検出原理を採用し、汚泥輸送パイプラインに直接取り付けられます。 放射性物質の危険性がなく、オンラインで中断のないリアルタイムの活性汚泥の固形分検査を実現します。 濃縮汚泥、余剰汚泥、微細シルト、浮遊繊維、残留物を含む混合有機汚泥 排水パイプライン内の凝集剤。

1. 中心となる設計の方向性と設計の目的

この下水汚泥処理プロジェクト用の高精度工業用パイプラインスラリー濃度計は、 下水汚泥の業界の問題点をターゲットにしたオーダーメイドの製品: 生化学的曝気によって生成される泡、 有機汚泥の付着、シルト堆積物による不安定な濃度変動、頻繁なパイプライン閉塞。

従来の手動サンプリングおよび実験室テストモード、出力標準 4 ～ 20mA を置き換えるために開発されました。 RS485 デジタル信号を下水処理場の中央 PLC 制御キャビネットにドッキングし、自動的にリンクします 閉ループのインテリジェントな汚泥を構築するための可変周波数汚泥供給ポンプと自動凝集剤投与システム 処理管理、汚泥脱水品質の安定化、化学薬品の消費量と毎日の手動メンテナンスコストの削減 廃水処理プロジェクト向け。

2. 動作メカニズムの紹介

コアとなる測定技術は、アップグレードされた超音波減衰検出です。排水汚泥の場合 機器のフルボア測定キャビティを継続的に流れ、内蔵の内部超音波プローブ 固定周波数の超音波を流動媒体に送信します。浮遊有機粒子、シルト、マイクロバブル 汚泥内部で超音波エネルギーを吸収・散乱し、内蔵の高精度チップでリアルタイムに汚泥を計算 独立した温度と音速の減衰度を分析することによる固体濃度値 媒体によってもたらされる測定誤差を排除するために、生産中に事前に校正された圧力補償プログラム 温度とパイプライン圧力の変動。

自動的に最適化された自己学習型干渉防止アルゴリズム 下水汚泥特有の曝気マイクロバブルや微細な有機繊維による撹乱をフィルターし、長期間の浄化を実現します。 複雑な廃水作業条件下でも安定した測定精度を実現します。

3. 構造と材料構成

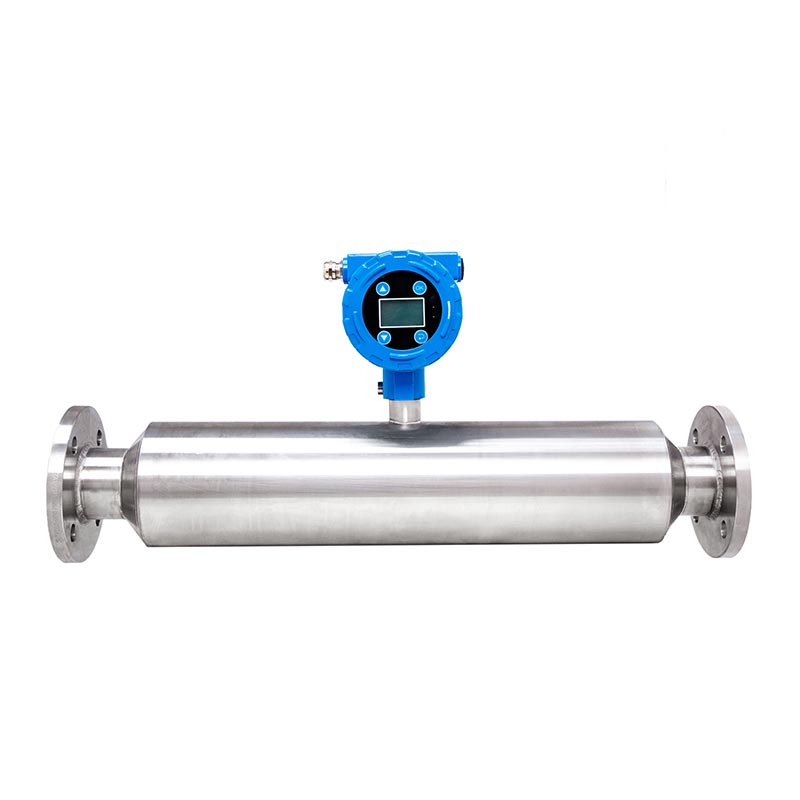

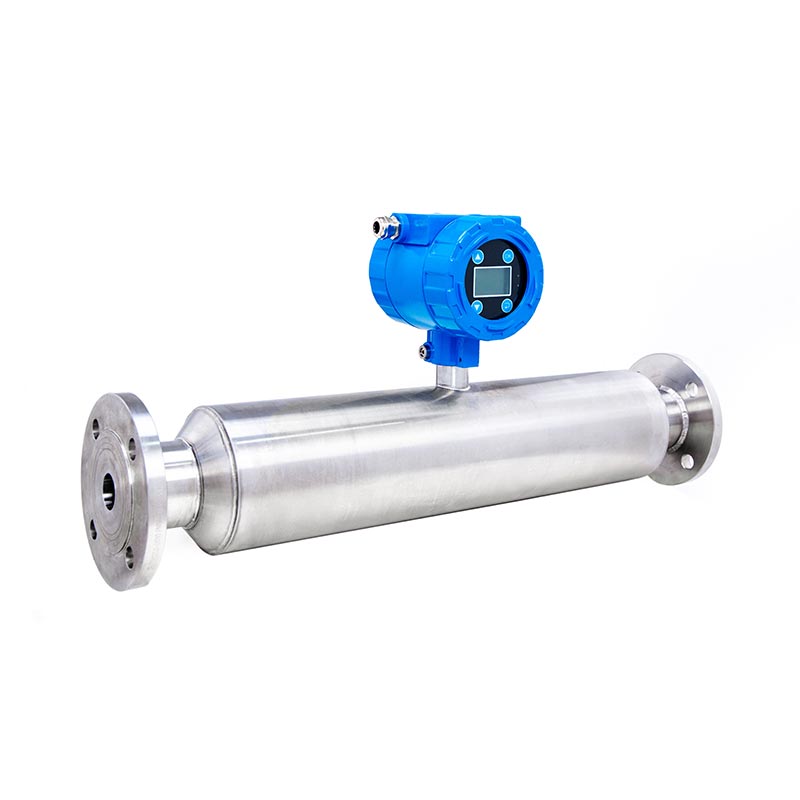

●測定管本体：内死角のない完全直進シームレス管路構造を標準装備 デフォルトの接液材料として厚みのある SUS304 ステンレス鋼、オプションで SUS316L またはチタン合金のカスタマイズ 高酸、高アルカリ、油性腐食性の産業排水汚泥。内壁は精密研磨または 超鏡面研磨により流路内の有機スラッジの付着や沈殿物の堆積を軽減します。

●上部一体型送信機アセンブリ：IP65防塵・防水デジタル表示送信機シェル、鋳造 アルミニウム標準ハウジング、オプションのオールステンレス鋼防食シェル、およびカスタマイズされた防爆 Ex d 揮発性有害ガスが発生する化学作業場用のシェル。ローカルLEDリアルタイム濃度表示を装備 リモート履歴データの保存とエクスポートのための画面とオプションのクラウド データ送信モジュール。

● 内蔵の高精度センシングコア: パイプキャビティ内に事前に組み立てられた完全に浸漬された超音波センシングコンポーネント。 電子部品は組み立て前に高温・低温老化試験に合格し、環境適応性を向上させます。

4. 主な応用シナリオ

返送活性汚泥パイプライン、濃縮剤出口パイプライン、脱水供給パイプラインに広く設置されています 地方自治体の家庭下水処理場、および電気めっき、食品醸造の残留汚泥輸送パイプライン、 ファインケミカル廃水処理場や河川浚渫汚泥集中処理事業など、 汚泥濃縮から搬送、最終脱水処理までのフルチェーン汚泥濃度監視。

5. エンドユーザーにとっての中核となる機能的価値

毎日繰り返される手動サンプリングとラボ密度検査を中止し、現場でのテストの人件費を大幅に節約します。

リアルタイム濃度に応じた自動ポンプ速度調整を実現し、パイプライン閉塞率を70%以上低減 頻繁なシャットダウンによる洗浄ロスを削減します。

インテリジェントな凝集剤の自動投与制御により、凝集剤の消費量が 16% ～ 26% 削減され、生産量が削減されます。 下水工場の運営コスト。

安定した汚泥供給により、後工程ベルトフィルタープレスの脱水一貫性が向上し、汚泥の水分が低下します。 汚泥を排出し、その後の汚泥の輸送と埋め立て費用を削減します。

6. 資格基準

完成した濃度計はすべて CE 電気安全性および EMC 認証および ISO 品質管理システム認証に合格しており、完全です。 海外プロジェクトの入札、輸出通関、第三者機関の正式な認証書類が利用可能 検査。

選び方

1. 汚泥媒体の物性確認と接液材質の選択

●都市生活下水汚泥（中性、低腐食、微量有機グリース、pH6～9）

標準の増粘SUS304ステンレス鋼の湿式バージョンを選択してください。費用対効果が高く、通常の活性汚泥と一致します。 都市下水処理場の返送汚泥および濃縮汚泥。

●電気めっき・化学産業廃棄物スラッジ（酸・アルカリ腐食、高塩化物、油状残留物、pH1～5または 10~14)

カスタムSUS316Lステンレス鋼またはチタン合金の接液ボディにより強力な耐腐食性を実現し、長期の化学薬品を避けます エロージョンと孔食。

●食品・医薬品廃水の高粘度油状汚泥

内壁を超鏡面研磨処理にグレードアップし、有機物の付着を軽減しメンテナンスサイクルを短縮します。

2. 使用濃度範囲と精度等級の確認

●低濃度生化学逆流汚泥（0～5wt%）：測定範囲選択0～10wt%、精度±0.4wt%標準 モデル;最適な精度を得るために、通常の作業濃度はフルスケールの 30% ～ 70% に維持されます。

●濃縮槽中濃縮汚泥（5～30wt%）：標準範囲0～50wt%（主流機種）、 精度±0.3~0.4wt%、廃水脱水供給パイプラインに最も広く使用されています。

●汚泥濃縮後の高濃度濃縮汚泥（30～55wt%）：カスタマイズ範囲0～55wt%高精度 最適化された内部アンチブロック アルゴリズムを備えたバージョン。

3. パイプラインパラメータの一致: 口径、作動圧力、中間温度

(1)フランジ口径の選択

● 従来の下水処理場パイプライン: DN65/DN80/DN100 標準フランジ (PN10)、主流汚泥に直接適合 デリバリーパイプ。

● 大口径集中汚泥搬送パイプライン：カスタムDN125〜DN200非標準フランジサイズに応じて 顧客の元のパイプラインの寸法。

(2)使用圧力のマッチング

● 普通自然流下＆低圧ポンプ送り（≦1.0MPa）：標準呼び圧力1.0MPaモデル。

●スラッジの高圧長距離輸送（1.0～1.6MPa）：特注の耐高圧構造 1.6MPa。

(3)中温選択

●一般排水汚泥（0～75℃）：標準構成。

●化学工業の高温廃汚泥（75～90℃）：カスタム高温補償バージョン アップグレードされた内部温度補償チップ。

4. 現場のPLC制御システムに基づいて信号出力モードを決定

● 基本的な自動制御 (アナログ信号によるポンプ速度の調整のみ): 標準 4 ～ 20mA 単一出力、互換性 下水処理場のすべての従来の周波数変換ポンプ制御キャビネット。

● インテリジェント集中制御 + リモートクラウドデータ監視: 4~20mA + オプションの RS485 Modbus RTU デュアル信号 出力、中央 PLC/SCADA システムに接続して、リモート データ アップロード、履歴レポートのエクスポート、および全ラインを実現します。 無人制御。

5.設置環境に応じた保護・防爆グレードの選択

●屋内共同排水作業場（常湿、可燃性ガスのないこと）：標準IP65鋳造アルミ発信器 日常の湿気の多い作業場環境に耐える防塵・防水ハウジング。

● 屋外屋外パイプライン設置: IP65 モデルと追加のカスタマイズされた屋外防雨保護カバーを維持します。 送信機用。

●揮発性可燃性ガスを使用する化学廃棄物処理作業場：カスタムEx d防爆認定発信器 シェル（防爆型）、国際防爆規格認証に合格。

6. お客様向けの簡単な選択チェックリスト

シノウを選ぶ理由

1. 下水汚泥の作業条件に特化したカスタマイズ型研究開発

市場にある汎用の多業種向け濃度計とは異なり、当社の廃水汚泥処理プロジェクト用の高精度工業用パイプラインスラリー濃度計は、地方自治体向けに特別に最適化されています。 汚泥、曝気泡状汚泥、工業用油性残留汚泥。

アップグレードされた専用の気泡防止インテリジェント このアルゴリズムは、一般的な生化学的プール曝気による微小気泡によって引き起こされる測定値のドリフトを効果的に相殺します。 業界の問題点。内側のデッドコーナーのない完全なストレートスルーの滑らかな流路により、有機スラッジが発生しません。 付着とシルトの蓄積を軽減し、下水処理ラインのパイプライン閉塞の可能性を大幅に削減します。 汚泥供給ポンプと自動凝集剤投与システム用の事前プログラムされた組み込み連動パラメータ、 現場での設置後にプラグアンドプレイが可能で、追加の二次的なプログラミング作業は必要ありません。

2. 多様な廃水媒体に適合するマルチグレードの防食材料

接液部には、中性家庭下水汚泥用の標準増粘SUS304、SUS316Lの3種類の接液部をオプションでご用意しています。 弱酸・弱アルカリ工業排水用、強腐食性高塩化物電気めっき用チタン合金 廃棄汚泥。

内壁は高粘度油性の精密研磨や超鏡面研磨のカスタマイズに対応 スラッジ、複雑な腐食性廃水環境下での耐用年数を明らかに延長し、スペアパーツを削減します 長期使用による交換コスト。

3.出荷前の厳格な標準化された工場シミュレーションテスト

完成した濃度計はすべて、自社で調製した本物の有機物を使用した 36 時間の連続稼働テストに合格します。 単純な上水校正の代わりに下水汚泥を使用します。

当社の QC チームは測定精度、耐干渉性を検査します。 シミュレートされた現場の汚泥変動環境下でのパフォーマンスとPLCリンクの安定性を効果的に低下させます。 オンサイト設置後の故障率を低減し、顧客の販売後のメンテナンスの負担を軽減します。

4. スムーズな輸出とプロジェクト入札のための完全なグローバル認証

すべての製品は、EU の電気安全および EMC 規格に準拠した正式な CE 認証を取得しています。 ISO品質マネジメントシステム認証取得。

オリジナルの認定書類、工場検査報告書一式 海外プロジェクトの入札、通関、第三者機関の検査のために自由に提供できます。 顧客が国際輸出入貿易中に商品滞留リスクを回避できるように支援します。

5. パーソナライズされたプロジェクトの要求に対応する柔軟なフルレンジのカスタマイズサービス

当社の技術チームは、お客様の実際のオンサイトデータに基づいて、販売前パラメータマッチングソリューションを無料で提供します 汚泥のpH値、固形分範囲、パイプラインの口径、中間温度、作動圧力など。

サポート カスタマイズされた測定範囲、フランジ仕様 (DN50 ～ DN200)、信号出力モード (4 ～ 20mA / RS485 Modbus)、Ex d 可燃性揮発性ガスを使用する化学廃水作業場向けの防爆発信器、完全に適合 新設または再構築された廃水処理プロジェクト。

6. 費用対効果の高いアフター保証と専門的な技術サポート

製造時の品質欠陥をカバーする 1 年間の完全な機械保証、損傷したスペアの無料交換を提供します。 保証期間内の部品。生涯無料のオンライン技術相談は、一年中利用できます。リモートビデオ 設置ガイダンスとパラメータのデバッグはすべての注文に対して提供されますが、オンサイト試運転サービスは 大規模な都市下水処理施設の一括購入を手配する予定です。保証期間終了後も購入可能 機器の長期運用コストを管理するために、スペアパーツを工場直接原価価格で提供します。

製品試験項目と試験データ

1. 原料入荷検査

ステンレス鋼材料成分試験：SUS304/SUS316Lの金属元素含有量は国家規格に準拠しており、 耐食性は、明らかな孔食なしで 72 時間の酸塩基浸漬テストに合格しました。

電子部品の老化試験: -20℃~70℃の環境下で送信機とセンシングチップを96時間連続動作させます。 データ変動≦±0.1wt%。

2. 油圧漏れ試験

標準モデルは定格使用圧力の1.5倍（1.5MPa）に30分間耐え、変形、外壁浸透がありません。 高圧カスタマイズバージョンは 2.4MPa でテストされ、漏れなく完全に密閉されています。

3. 精度校正テスト

等級分けされた標準下水汚泥サンプルを使用してテストします。

●全範囲精度:±0.3~0.4wt%。再現性誤差 ≤±0.2wt%。

●低濃度(1%~10%):誤差＜0.3wt%

●中濃度（10%～40%）：誤差＜0.35wt%

●高濃度(40%~55%):誤差＜0.4wt%

4. 耐干渉性能試験

マイクロバブル干渉試験: 5%~12%の体積の気泡をスラッジに導入し、測定値のドリフト ≤0.35wt%。

微量繊維不純物検査: 0.5% の有機繊維を添加。データ変動は許容精度範囲内。

5. 連続負荷シミュレーション試験

模擬都市下水汚泥による 36 時間連続運転、累積合計偏差 ≤±0.45wt%、 4-20mA/RS485の安定した信号出力。

6. 環境保護等級試験

保護試験 IP65: 内部水の浸入や回路短絡のない防塵、飛沫水試験。

防爆モデル：関連規格によるEx d爆発証明検査に合格。

7. 信号出力テスト

4~20mA電流出力誤差≤±0.5%FS; RS485 Modbus 通信データ受信エラー=0、パケットロスなし 長距離の有線伝送。

8. 完成品抜き打ちチェック

生産バッチごとに 5% のランダムサンプリング、上記すべての項目を再確認します。不適格な製品は直接廃棄され、 再現されました。
