シノウ：
産業環境機器の中国直販メーカー

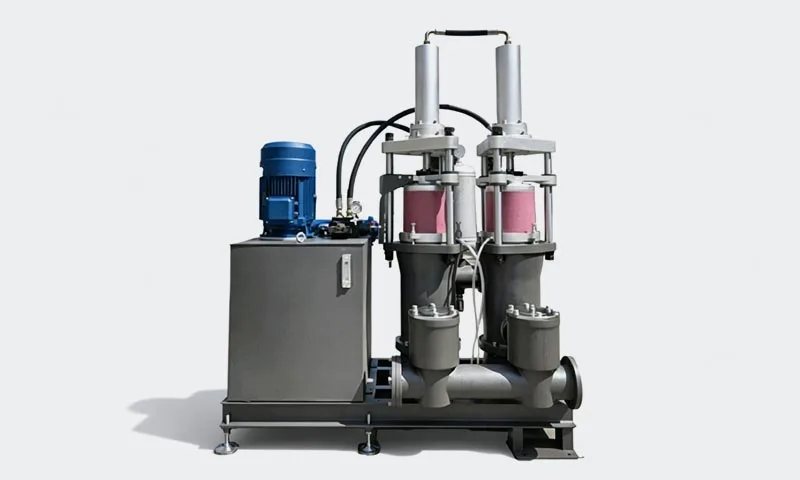

SINOUはフィルタープレス用ピストンポンプの専門メーカーおよび世界的なサプライヤーです。この専用の給餌ポンプは、メンブレンフィルタープレスそしてチャンバーフィルタープレス廃水処理、化学、印刷および染色産業向け。

基本的な紹介とコアの定義

1. 構造上の特徴:

油圧駆動の往復プランジャー構造を採用し、フィルタープレスの2段階作業モードに完全に適合します。

●低圧大流量：フィルターチャンバーの迅速な充填を実現

●高圧小流量：汚泥の完全深脱水

2. 通常のスラリーポンプに対する主要な利点

● 安定した圧力出力、強力な耐摩耗性、インテリジェントな流量調整

3. アプリケーションマッチング

●化学印刷・染色用メンブレンフィルタープレスなどの汚泥脱水装置と安定して動作します。

● 全体的な固液分離効率の向上、コンパクトな構造、長寿命が世界のユーザーに広く認められています。

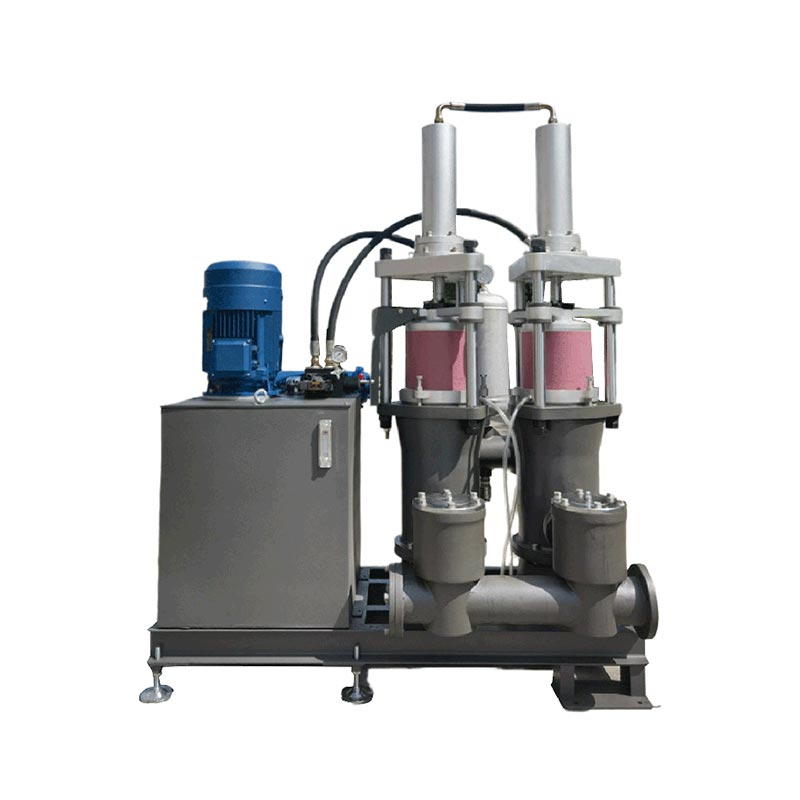

動作原理と構造上の利点

信頼できるフィルタープレス用ピストンポンプの専門工場として、容積式作動原理を採用し、フィルタープレスの粘稠で粒子を含むスラッジの供給問題を解決します。

1. 動作原理

●統合された油圧システムにより駆動され、セラミックプランジャーが連続往復運動を行います。

●フィルタープレスの内部抵抗に応じて流量と使用圧力を自動調整します。

2. 主要な構造設計のハイライト

●セラミックプランジャー：一般的な金属部品に比べて5～8倍の耐摩耗性があり、砂を含む腐食性スラリーの磨耗に耐えます。

● 輸入複合シール部品: スラリー漏れを効果的に防止します。

3. 全体的なパフォーマンスと付属品のマッチング

●従来の渦巻ポンプに比べて運転効率が高く、エネルギー消費量が少ないです。

●強度炭素鋼絞りスリーブと併用することで、機器の接続を安定させ、故障率を低減します。

製品の特徴とパフォーマンスのハイライト

1. 製品の 6 つの主要な利点

●高耐圧性：最高使用圧力2.5MPaまで

● 省エネ:従来の給水ポンプと比較して節電率80％以上

●強力な耐食性、安定した動作、容易なメンテナンス、幅広い適応性。

2. 品質識別基準

●圧力変動が±0.5Mpa以内で濾板のズレやスラリー漏れがない合格品です。

3. マテリアルのカスタマイズと使用サポート

● ポンプ本体はオプションで、酸およびアルカリ スラリー用に鋳鉄または 316 ステンレス鋼を使用

●防錆処理ねじ付きスリーブと互換性があり、フィルタープレスシステムの日常メンテナンスコストを効果的に削減します。

幅広いアプリケーションシナリオと業界のマッチング

SINOUは、都市下水、化学、印刷および染色、製紙、電気めっき、鉱業、食品および製薬産業を含む複数の工業用固液分離分野に適用可能なフィルタープレス用の高品質ピストンポンプを提供しています。

1. 業界ごとに異なる要求

● 都市下水：大流量と連続運転能力が必要

●化学メッキ＆電気メッキ：耐食性能を重視

●採掘＆石炭洗浄：耐摩耗性を優先

2. よくある質問

Q：このピストンポンプは高粘度、高固形分のスラリーの搬送にも使用できますか？

A：確かにそうです。これは容積変位原理に基づいて作動する容積式ピストンポンプです。その搬送能力は、媒体の粘度、流動性、固体粒子含有量の影響をほとんど受けません。廃水、化学、印刷、染色などの産業における濃厚なスラッジ、ペースト状のスラリー、粒子を含んだ混合材料など、固形分が最大40%以上のさまざまな複合メディアを安定して供給できます。従来の遠心ポンプと比較して、流量の変動、パイプラインの閉塞、不適切な供給を効果的に防止し、過酷な作業条件下でもフィルタープレスへの継続的で均一な材料供給を保証します。

Q: このピストンポンプと通常のスラリーポンプの主な違いは何ですか?

A: このピストン ポンプは、フィルター プレスの使用をサポートするために専門的にカスタマイズされています。フィルタープレスの充填および脱水プロセスに合わせて、圧力と流量のデュアルモード自動切り替えを備えています。より安定した出力圧力、優れた耐摩耗性、低いエネルギー消費を実現します。通常のスラリーポンプは単流搬送用に設計されていることが多く、フィルタープレスの高圧脱水需要に対応できず、長期運転中に圧力損失やスラリー漏れが発生しやすくなります。

Q: ポンプは動作中に圧力と流量を自動的に調整できますか?

A: はい。インテリジェントな感知および調整システムを備えたポンプは、フィルター プレスの内部抵抗をリアルタイムで監視できます。プロセス全体での流量と作動圧力の無段階自動調整を実現し、人手を介さずに迅速なキャビティ充填のための低圧大流量と深い脱水のための高圧小流量を切り替えます。

Q: プランジャーにはどのような材質が使用されていますか?長期間の使用に耐える耐摩耗性はありますか?

A: コアプランジャーには高純度のアルミナセラミック素材を採用しています。表面硬度と耐摩耗性は通常の金属部品に比べて5～8倍優れています。砂状、腐食性、粒状のスラリーの長期にわたる磨耗や磨耗に耐えることができ、主要コンポーネントの耐用年数を大幅に延長し、部品交換の頻度を減らします。

Q: このポンプはどのような作業環境や媒体に適応できますか?

A: 標準モデルは、都市下水、製紙、食品産業における中性および弱腐食性のスラリーに適しています。化学メッキや電気めっきの生産ライン向けに、強酸、強アルカリ、高塩分の腐食環境でも安定して動作する316ステンレス鋼製のカスタマイズポンプボディも提供しています。

Q: ポンプは現場設置用のカスタマイズ仕様に対応していますか?

A: はい。包括的なカスタマイズサービスを提供します。実際のフィルタープレスのモデル、現場スペース、生産需要に応じて、定格流量、使用圧力、設置寸法、電源構成、構造タイプ（垂直/水平）などのパラメータを調整できます。すべてのカスタマイズされた製品は業界標準に準拠しています。

3. 生産ラインの完全なマッチング

● 化学印刷および染色メンブレンフィルタープレスと組み合わせて、染料スラッジや化学残留物を処理します。

●ベルト汚泥脱水機と組み合わせて完全な汚泥処理ラインを構築します。

●すべての製品は厳しい工業テストに合格しており、過酷な条件下でも長期間安定して動作します。

完全な選択ガイドとカスタムサービス

1.段階的な選定方法

●フィルタープレスの濾過面積と1日の処理能力を確認し、必要流量を決定します。

●スラッジの特性（腐食、粘度、粒子径）を分析し、プランジャーとポンプボディの材質を選択します。

●目標汚泥含水率に応じて使用圧力を設定します。

●現場の設置スペースに合わせて縦型・横型をお選びいただけます。

2.カスタマイズサービス

● 流量、圧力、材料、電源、設置サイズの個別調整をサポート

3. 認証とワンストップ調達

● 海外のエンジニアリング入札および第三者検査のために提供される完全な CE および ISO 証明書

● 排水パイプライン用のサポート HDPE パイプの併用購入をサポートします。

類似品との比較とコストパフォーマンス

1. 製品比較FAQ

Q: フィルタープレス供給ではどのオプションがよりコスト効率が高いですか?

A: The dedicated piston pump has fewer wear parts and lower failure rates, cutting annual maintenance costs by over 60%. It also reduces manual workload, delivering better long-term economic benefits than common slurry pumps.

Q: 動作原理における主な違いは何ですか?

A: ピストンポンプは容積式搬送を採用しており、粘性やパイプライン抵抗に対して安定しています。通常の遠心スラリーポンプは遠心力に依存しているため、重いスラッジを処理すると明らかな圧力低下が発生します。

Q: 動作中の圧力の安定性はどうですか?

A: ピストン ポンプには、圧力変動が少ない適応型の圧力と流量調整機能が備わっています。従来のスラリーポンプでは圧力の急上昇や圧力損失が発生しやすく、スラリー漏れやプレートずれが発生しやすかった。

Q: 耐摩耗性が高く、寿命が長いのはどちらですか?

A: セラミック プランジャーとプレミアム シールを備えたピストン ポンプは、粒子の摩耗に効果的に抵抗します。全体的な耐用年数は、標準の金属コンポーネントを備えた通常のスラリーポンプよりもはるかに長くなります。

Q: 同じ使用負荷でエネルギー効率が高いのはどのポンプですか?

A: 油圧駆動のピストンポンプは伝達効率が高く、消費電力が低くなります。従来のスラリーポンプは、特に高圧条件下では大きなエネルギー損失を被ります。

Q：高粘度、高固形分のスラリーにはどちらが適していますか？

A: ピストン ポンプの容積構造は、高密度のスラリーによく適応します。一般的なスラリーポンプでは、高濃度のメディアを搬送する場合、吸引不良や配管詰まりが発生しやすくなります。

Q: 設置やレイアウトの違いは何ですか?

A: ピストンポンプは縦型と横型を用意しており、現場の様々なスペースに合わせて柔軟なレイアウトが可能です。一般的なスラリーポンプの多くは、パイプラインの配置が複雑で、より多くのスペースを必要とします。

Q：日常のメンテナンスはどちらが楽ですか？

A: ピストンポンプはシンプルな構造のため、摩耗部品の交換が迅速に行えます。通常のスラリーポンプには、より脆弱なコンポーネントが含まれており、より複雑な日常のメンテナンスが必要です。

Q: 一般的なスラリー ポンプをフィルター プレスの深部脱水用のピストン ポンプに置き換えることはできますか?

A: 提案されていません。深脱水でも安定した高圧を維持できるのは専用ピストンポンプだけです。通常のスラリーポンプでは、連続高圧運転の要件を満たすことができません。

2. 製品タイプの分類

●縦型ピストンポンプ

コンパクトな縦型構造により床面積が最小限に抑えられ、設置スペースが限られた作業場や生産現場に最適です。すっきりとしたパイプラインのレイアウトと柔軟な組み立てが特徴で、コンパクトなフィルタープレスユニット構成に完全に適応します。

●横型ピストンポンプ

横置きレイアウトにより優れた走行安定性と低振動を実現します。大流量、長時間の連続生産ライン向けに設計されており、大容量フィルタープレス システムに安定した培地供給を提供します。

3. 全体的な利点と市場の評判

●油圧自動圧力調整システムを採用し、ポンプの無人運転を実現し、労力と運用コストを効果的に削減します。

●強力な汎用互換性が特徴で、フィルタープレス、ネジ付きスリーブ、絞りスリーブ、その他の標準サポートアクセサリとシームレスに適合します。

● 信頼性の高いパフォーマンスと費用対効果の高い価格設定により、当社の製品はヨーロッパ、東南アジア、中東の顧客から広く認知され、長期的な協力を得ています。

SINOU のコンクリート リクレーマー (砂砂利セパレーターとも呼ばれる) は、2 つの主要なシリーズに分類されます。ロータリーコンクリートリクレーマーそして振動コンクリートリクレーマー。ミキサー車から出る残コンクリートをリサイクルし、再利用可能な石、砂、廃水を循環バッチングプラントの生産に分離し、原材料コストを削減し、汚染物質の排出を削減します。

基本的な紹介と 2 つの主な製品タイプ

SINOU コンクリート リクレーマーは砂砂利セパレーターとしても広く知られており、ミキサー車の内部に残った残留コンクリートを処理するためにコンクリート バッチング プラント向けに特別に開発されたコア リサイクル装置です。再利用可能な粗骨材、細砂、洗浄排水の完全分離を実現し、固形廃棄物の排出を削減しながら、原料や水資源の循環再利用をサポートします。

製品ラインは、回転式コンクリート リクレーマーと振動式コンクリート リクレーマーという 2 つの成熟した構造シリーズに分類されており、日々のさまざまな処理負荷や混合ステーションの現場レイアウトの要求に合わせて設計されています。

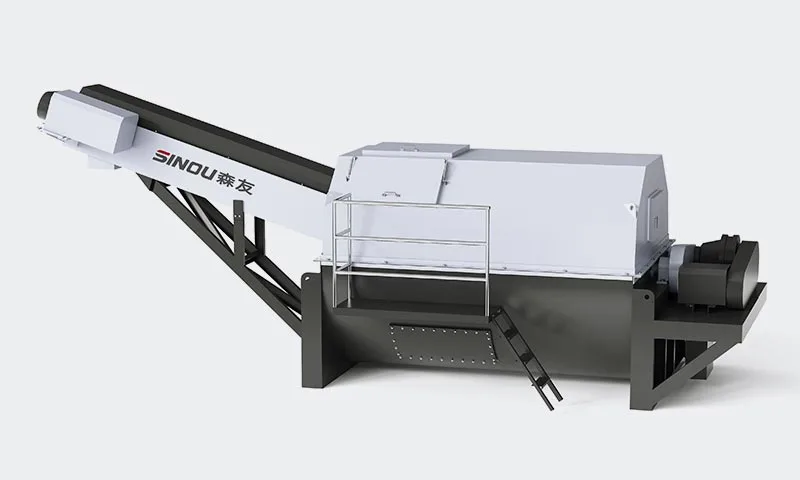

1. ロータリーコンクリートリクレーマー

そのコアアセンブリは、回転石分離ドラムとスパイラル砂搬送オーガーで構成されています。このレイアウトは順方向と逆方向の両方の設置モードをサポートしており、シングルまたはデュアルのミキサートラック駐車ステーションに適応し、バッチングプラントの実際の基礎スペースに応じて柔軟なレイアウト調整を可能にします。安定したロータリースクリーニング機構を採用し、中量の残コンクリートを継続的に回収します。

2. 振動コンクリートリクレーマー

この構成は、線形振動ふるい分けユニットと、それに適合するスパイラルサンドオーガーを組み合わせたものです。デュアル振動モーターによって駆動され、高強度の直線スクリーニング動作を実行して、凝集した残留コンクリートを粉砕します。高スループットのシナリオ向けに設計されており、ロータリー構造と比較してよりクリーンな骨材分離効果で、大量の廃棄物ミキサートラックコンクリートを処理します。

どちらのシリーズも統合された自動電気制御システムを導入しており、完全な材料分離および回収ワークフローの無人連続操作を実現します。

動作原理

1. 回転コンクリートリクレーマーの原理

● ミキサー車からの廃コンクリートが装置の供給タンクに流れ込みます。回転石ドラムは最初に粗い骨材（石>5mm）をふるい分けます。

●微細な砂はスパイラルオーガーを介して上方に搬送され、リサイクルされます。ふるいにかけられた廃水は沈殿タンクに流れ込み、混合生産で水が再利用されます。

●回収砂の含水率が低く、原料分離効率が安定しているため、プロセス全体が連続運転されます。

2. 振動コンクリートリクレーマーの原理

●振動モーターにより高周波直線振動が発生し、混合コンクリート材料をポリウレタンスクリーンデッキ上に放り投げ、積層スクリーニングを行います。

● 特大の石（>5mm）は個別に排出され、細かい砂はオーガで持ち上げて再利用します。排水は完全に回収され、循環利用されます。

●線形振動により高いふるい分け強度が得られ、ミキサー車のコンクリート残量が毎日大量に発生する現場に最適です。

製品の主要な機能

1. ロータリーコンクリートリクレーマー

● 優れた水循環利用率により、初期投資コストが低く、コンクリート混合ステーションの骨材と淡水の消費量を効果的に削減します。

●最適化されたロータリーふるい枠構造により、ふるいの目詰まりの問題を大幅に軽減し、長期にわたる過酷な運転条件下でも安定した分離性能を維持します。

●統合自動制御システムを搭載しており、操作手順が簡素化されています。柔軟な前後進組立構造により、コンパクトまたは不規則なプラント基礎レイアウトに適応します。

● 回収砂は残留水分量が少ないため、余分な脱水処理をすることなくコンクリートのバッチ生産に直接適用できます。

2. 振動コンクリートリクレーマー

●高度なリニア振動ふるい原理を採用し、ロータリー式に比べてよりきれいに、より早く石と砂を分離します。

●耐摩耗性ポリウレタンスクリーンパネルを装備しており、耐用年数が長く、目詰まりしにくく、ビン内部の掃除が簡単です。

●ガイド付きシュート供給構造により、スクリーン面内で材料が均一に分布し、安定した大容量処理が可能です。オープンフレームドア設計により、迅速な検査、分解、日常のコンポーネントのメンテナンスが容易になります。

● 高出力容量に合わせた低消費電力設計。自動排出構造により、大量残コンクリート処理の無人連続処理をサポートします。

両方のタイプに共通する利点

● 環境保護排出基準に準拠した、骨材と廃水の完全なクローズドループ回収ワークフロー。

●耐摩耗性ライニングとオーガブレードを備えた堅牢な溶接本体構造により、機器全体の耐用年数が延長されます。

製品タイプの分類

1. ロータリーコンクリートリクレーマー

全体の設置面積が適度なロータリードラムスクリーニングアーキテクチャを採用しています。毎日の残コンクリート処理量が定期的な中規模のコンクリート混合ステーション向けです。柔軟な取り付けモードは標準的な駐車ベイのレイアウトに適合し、中程度の作業負荷シナリオでも安定した連続分離を実現します。

2. 振動コンクリートリクレーマー

直線振動遮蔽構造を搭載し、大容量処理を実現します。毎日大量のミキサー車の残コンクリートを生成する大規模な商業用混合プラントに適しています。より高い時間当たりの処理能力と優れた分離清浄度を提供し、高収率の生産リサイクル需要を満たします。

よくある質問

Q: 回転コンクリートリクレーマーと振動コンクリートリクレーマーの主な違いは何ですか?

A: ロータリー モデルはロータリー ドラム スクリーニングを採用しており、初期コストが低く、中程度の作業負荷に適しています。振動ユニットは、高強度の線形振動を使用して、よりクリーンな分離と、大量生産プラントの時間当たりのスループットの向上を実現します。

Q: リサイクルできる骨材の粒度はどれくらいですか?

A：回収石≧5mm、リサイクル可能な細砂0～5mm。分離されたきれいな骨材は、具体的なバッチ式で直接再利用できます。

Q：全自動運転は可能ですか？

A: All SINOU Concrete Reclaimer models are equipped with auto electric control systems, no constant manual monitoring required during running.

Q：分離廃水はそのまま再利用できますか？

A: はい。分離水は沈殿池に流れ、浄化水はミキサー洗浄やコンクリート混合に循環して水道水資源を節約します。

全体的な利点と市場の評判

1. 回転式と振動式を含む 2 つの異なる構造構成が利用可能で、さまざまな規模や運用上の要求のコンクリート混合ステーションに対応する多様な処理能力をカバーします。

2. この装置は優れた汎用性を備えており、既存のバッチ処理プラントの廃水収集タンク、搬送システム、沈殿設備とシームレスに統合して、完全な閉ループ回収システムを形成できます。

3. 堅牢な製造技術と、スパイラルオーガや遮蔽パネルなどの高耐摩耗部品を採用し、長寿命と安定した運転性能を実現します。最高の品質とコスト効率の高い価格設定により、当社の製品はヨーロッパ、中東、東南アジアの顧客と安定した長期協力パートナーシップを確立しています。

技術パラメータの概要

アフターセールス、梱包、メンテナンスのヒント

1. 機器全体に対する 12 か月の保証、リモートビデオ設置ガイダンス、および生涯にわたる技術サポート。

2. 日常のメンテナンス: 勤務終了後にスクリーンとオーガに蓄積した残留コンクリートを取り除きます。トランスミッションベアリングには毎週注油してください。安定した分離効率を維持するために、摩耗したポリウレタン スクリーンまたはオーガー ブレードを計画的に交換します。

3. 予備の摩耗部品 (スクリーン パネル、オーガー フライト、シール、振動モーター) は、プラントのダウンタイムを最小限に抑えるために世界中に迅速に配送できるように在庫されています。

認定と資格の紹介

当社のコンクリート リクレーマーは、2006/42/EC 機械指令に準拠した厳格な準拠評価に合格し、EN ISO 12100:2010 および EN 60204-1:2018 安全規格の要件を完全に満たしています。

この製品は、2030 年 12 月 25 日までの有効な認証期間を持つ公式の UDEM 機械指令適合証明書を取得しています。すべての製造、設計、および技術文書は認証機関によって審査および承認されています。

Zhejiang Sinou Environmental Protection Complete Equipment Co., LTD は、認定メーカーとして、標準化された生産手順を厳格に実施しています。当社の砂および砂利分離器はすべて EU の機械安全規制に準拠しており、信頼性の高い操作上の安全性、安定した性能、認定された品質を備えています。有効な認定は、ヨーロッパ地域およびその他の国際市場全体での製品販売、プロジェクト入札、市場アクセスをサポートします。お客様は、UDEM の公式 Web サイトを通じて証明書の信頼性を確認できます。

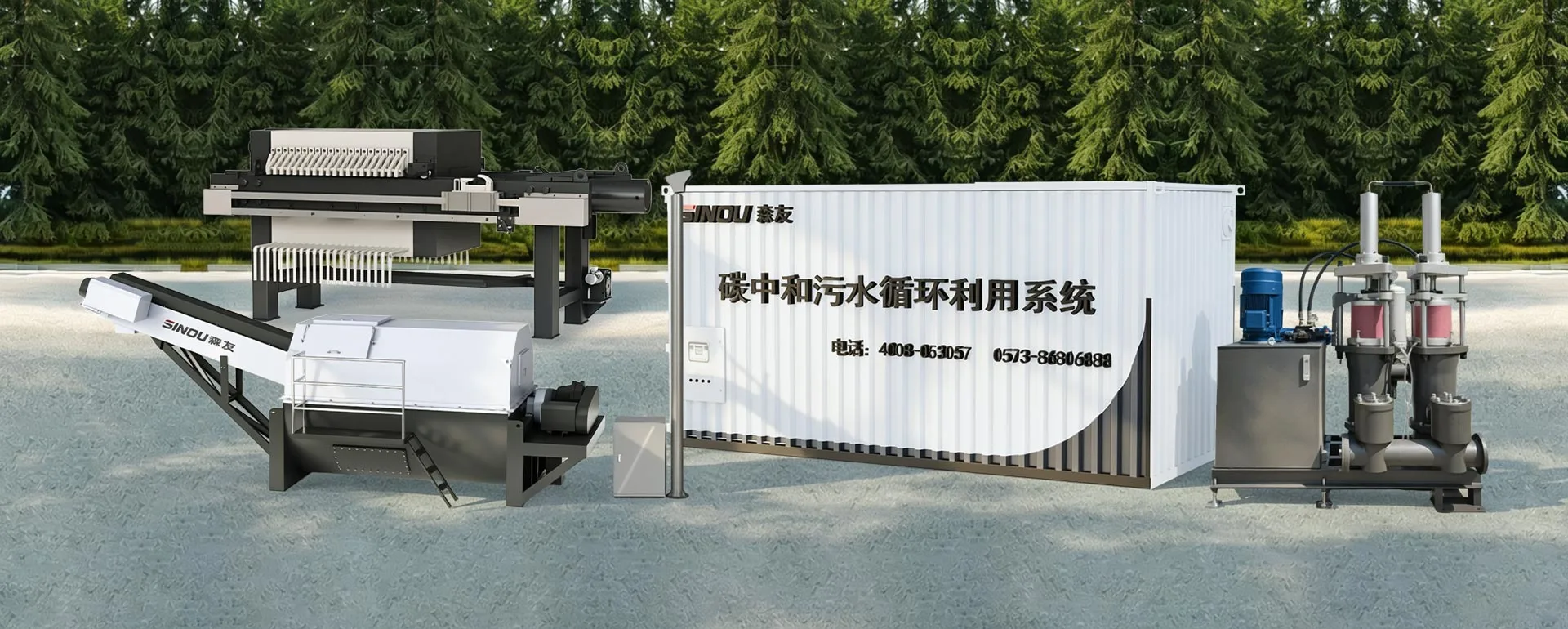

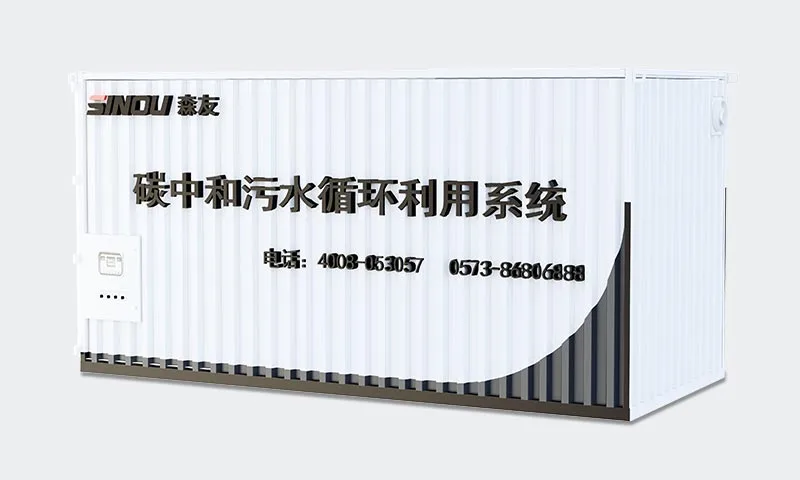

SINOU カーボンニュートラル廃水処理システムは、コンクリートバッチングプラントのアルカリ廃水用に特別に作られたコンテナ化された統合中和およびリサイクルユニットで、サウジの入札が要求するフルセットの残コンクリート回収および骨材再生システムを完全にサポートします。

コンクリート工場の廃水は、超高アルカリ度 (生の pH 12.5 ～ 13) と大量に懸濁した砂漠の細かいシルト (50 ～ 100 μm の超微細砂) を特徴としています。この廃水システムは食品グレードの液体 CO₂ 炭酸中和技術を使用しており、従来の苛性ソーダ注入に代わるものです。直接生産で再利用できるように排水の pH を 6.5 ～ 8.5 に安定させ、二次汚染を排除し、沈泥の堆積を軽減し、ポンプの詰まりを解決し、長期的なシステムの可用性を 95% 以上に高めます。

フル装備構成

完全なスキッドマウント水循環システムは、次のコア アセンブリで構成されます。

●液体CO₂貯蔵タンク＆気化器ユニット

● 減圧・ガス供給発電所

●二段カスケード反応装置

●高圧プランジャーフィードポンプセット

●PHオンライントランスミッター＆リアルタイムモニタリングプローブ

●プール液面連動制御用レーダー液面計です。

● PLC + MCC 電子自動制御キャビネット、HMI タッチ スクリーン & モバイル APP リモート コントロール

●圧力安全制御システム＆気液電磁弁

●固液フィルタープレス・シルト脱水用スラリーフィルター

● 原水タンク、移行バッファタンク、上水再利用タンク、パイプラインの枠組みをサポート

完全な作業フローとプロセスの説明

ステップ 1: 原水の収集と前ろ過

大量の超微細な砂漠シルトを含む高アルカリ性の排水がコンクリート回収ラインから原水タンクに流れ込みます。大きなフロックや粗い固体は事前に捕捉されます。可溶性シルトを含む廃水は、プランジャー供給ポンプを介して反応モジュールにポンプで送られます。

ステップ 2: CO₂ 微粒化および 2 段階中和

液体 CO2 は気化してガス状 CO2 になり、圧力が調整されて密閉された 2 段反応器に注入されます。アルカリ性廃水は塔内で噴霧され、CO₂ ガスと完全に混合されます。セメントや砂漠の砂からの高アルカリ性水酸化カルシウムが反応して不溶性の炭酸カルシウムシルトを形成し、pH を着実に下げます。リアルタイム PH プローブは信号を PLC にフィードバックし、CO2 ガス流量を自動調整して正確な pH を安定させます。

ステップ 3: 緩衝液の沈降とスラリーの分離

中和された水は移行タンクに溢れます。沈殿した炭酸塩砂スラリーはタンクの底に沈みます。定期的に、濃縮スラリーが固液フィルター プレス ユニットにポンプで送られます。フィルターケーキ（砂と炭酸塩の混合スラッジ）は固形廃棄物処理のために脱水されます。ろ液は再処理のために原水タンクに戻ります。

ステップ 4: 最終研磨と浄水の再利用

移行タンクからの上澄み浄化水は、浄水プールに流れ込みます。処理水はコンクリート混合再利用基準を満たし、ミキサー車洗浄、骨材洗浄、バッチ生産ラインにポンプで戻され、100%水の閉ループ循環を実現します。

ステップ5：全自動インターロック制御

レーダーレベルゲージはすべてのプールの液体レベルを監視します。 PH トランスミッター、ガス圧力センサー、ポンプ運転信号は PLC システムと連動し、ポンプ速度、CO2 流量、スラリー排出サイクルを自動調整します。リモートモバイルAPP監視と障害アラームを備えた手動/自動デュアル操作モードが利用可能です。

主要な技術的利点

(1) 正確なCO₂中和、二次汚染ゼロ、低運転コスト

水酸化ナトリウムなどのアルカリ性化学添加物は使用していません。 CO₂ 炭酸化は安定した炭酸塩沈殿を生成し、過剰投与による pH 変動を回避し、化学薬品の消費コストを削減します。

(2) 50～100μmの砂漠の細砂に特化した耐シルト堆積設計

乱流混合を備えた 2 段階反応器により、タンク壁への超微細砂の付着を防ぎます。移行タンクは、傾斜した沈泥防止底部構造と時間指定されたスラリーポンピングサイクルを採用しています。

(3) 循環ポンプの詰まり防止を徹底

ポンプ吸引ポートの前にプレフィルタースクリーン + 大流路を備えた可変周波数プランジャーポンプ。中和凝集は、小さな砂漠の砂粒子をより大きな沈降可能な凝集塊に凝集させ、微粒子の磨耗やポンプインペラやパイプラインエルボの詰まりを軽減します。

(4) 高いシステム可用性 入札仕様どおり ≥95%

すべての接液部に堅牢な耐食性材料構造（耐アルカリ性、耐シルト摩耗性）。自動化されたセルフクリーンなスラリー排出サイクルにより、従来の廃水システムと比較して手動メンテナンスの頻度が大幅に削減されます。最小限のダウンタイムで長寿命。

(5) プロジェクトの需要に完全に適合する大規模なマッチング処理能力

標準処理水流量 30 ～ 60m3/h。ガス流量は 50 ～ 500m3/h に調整可能で、3 セットの 150m3/h 混合プラントからの変動するピーク排水量に対応します。

(6) 全自動無人運転

PLC + HMI ローカル制御 + モバイル APP リモートリアルタイム監視、故障自己診断およびアラーム。

(7) コンテナ化された統合スキッドレイアウト

コンパクトな組み立て済みコンテナフレーム。複雑な土木基礎の変更を必要とせずに、現場で迅速に設置できます。

公式技術パラメータ表

骨材回収システムとのマッチング連携

このカーボンニュートラル排水ユニットは、当社のロータリーコンクリートリクレーマー / 振動コンクリートリクレーマー:

● 砂砂利分離装置から排出される廃水は、この中和システムの原水タンクに直接供給されます。

● 中和堆積物中に捕捉された超微細な 50 ～ 100μm の砂漠砂は部分的に回収して骨材備蓄に戻すことができます。余分な汚泥はフィルタープレスされて低コストの固形廃棄物処理が行われ、廃棄物の量を最小限に抑えます。

● きれいな水を完全にリサイクルして洗浄ミキサートラック、フラッシュセパレーター、供給コンクリートのバッチ処理に循環させ、淡水の購入消費量と環境排出費用を削減します。

● 統合された MCC 中央制御盤により、骨材回収ホストと廃水処理システム間の同期発停インターロックを実現し、ライン全体の協調自動運転を実現します。

メンテナンスと品質保証のコンプライアンス

●保証期間：入札保証規定に適合し、受領完了から最低 3 年間の完全な機器保証。

● 2 年間のスペアパーツ パッケージ:当社は、丸 2 年間の継続稼働をカバーする完全な推奨スペア部品リストを、正式な単価とサウジアラビアへの予備配送の確定リードタイムとともに提供します。

●アフターサービス：海外エンジニアのオンサイト設置指導、フル装備のコミッショニング、実践的なオペレータートレーニングプログラム、サイト立ち上げのための専任派遣テクニカルサポートスタッフ。

● HCC 湾岸地域プロジェクトの実績:当社は、サウジアラビアおよびその他の湾岸協力会議諸国に、既存の砂漠砂コンクリート工場の廃水中和およびリサイクル設備を備えた認証済みの参考事例を提供し、地元産業の経験に対する入札評価スコアを向上させます。

製品機能のハイライト

●効率的な二酸化炭素中和により水のPHを安定させます。

●環境に優しい低炭素プロセスで二次汚染がありません。

●全自動遠隔インテリジェント制御システム

● 成熟した工業化技術と安定した品質保証

● 耐摩耗性および耐腐食性のコンポーネント材料により耐用年数が延長されます。

● 化学物質の投入量が少なく、長期的なプラント運営費を削減します。

● コンテナ化されたモジュラー設計により、海外への輸送が容易になり、現場で迅速に組み立てることができます。

よくある質問

Q1: この廃水システムはどのような補助装置と併用できますか?

A: このカーボンニュートラル廃水システムは、SINOU が独自に開発したもので、回転コンクリート リクレーマー、振動コンクリート リクレーマー、供給シュートなど、当社のコンクリート リサイクル装置の全シリーズと完全に適合します。コンクリートバッチングプラントの残留コンクリートと洗浄廃水の完全な閉ループ処理ラインを形成します。設備全体は統一されたPLC集中制御を採用し、同期リンク操作と簡単な全体管理を実現します。

Q2: システムの適用可能な処理能力はどれくらいですか?大規模な混合プラントの要件を満たすことができますか?

A: 当社の標準廃水システムの処理能力は 30 m3/h ～ 60 m3/h で、複数の生産ラインを備えた大規模なコンクリートバッチングプラントの水処理需要を完全に満たします。また、さまざまなプラント規模に合わせて、実際の毎日の排水量に応じたカスタマイズされた流量設計もサポートします。

Q3: 機器の適用電源規格は何ですか?

A: このシステムは 3 相、380V、60Hz 電源用に設計されており、サウジアラビアやその他の湾岸地域で一般的に使用されている同期発電機電源と完全に互換性があります。電気部品は発電機セットの不安定な電圧に合わせて最適化されており、安定した動作を保証します。

Q4: 砂漠の砂に含まれる 100μm 以下の微粒子はどのように処理されますか?

A: 多段濾過、凝集、重力沈降を組み合わせたプロセスを採用しています。まず、多層精密フィルタースクリーンがほとんどの細かい砂を遮断します。その後、撹拌装置で廃水と凝集剤を混合し、飛散した微粒子を大きなフロックに集めます。

横型沈殿槽で自然沈殿した後、残った微粒子はポンプの前段フィルターで捕集されます。最後に、細砂を含む汚泥は全てフィルタープレスに送られて深脱水され、100μm以下の粒子を漏れなく完全に処理します。

Q5:なぜ液体サイクロンや傾斜管沈殿槽を採用しないのですか？

A: 砂漠の細かい砂の実際の作業条件とSINOUの成熟した技術ルートを組み合わせて、ハイドロサイクロンと傾斜チューブ構造をキャンセルします。大容量の横型沈殿槽には常時撹拌装置を装備しており、水力滞留時間を延長し、超細砂を十分に沈降させます。

この設計により、機器の構造が簡素化され、故障箇所や日々のメンテナンスの負担が軽減され、過酷な砂漠環境での長期連続運転に適しています。

Q6: タンクやプール内に堆積物が堆積しないようにするにはどのような対策が講じられていますか?

A：弊社では複数の土砂対策を講じております。すべての水タンクは死角のない傾斜した円錐底構造を採用しており、内壁は付着防止と耐摩耗性のコーティングでコーティングされています。すべてのタンクには専用の撹拌装置が装備されており、水域を常にダイナミックに流れ続けます。

一方、システムには液泥レベル監視装置と自動排泥弁が装備されており、定期的に汚泥をフィルタープレスに排出します。それは基本的に、長期にわたる堆積物の堆積と圧縮を回避します。

Q7: 大量の細かい砂によるウォーターポンプの詰まり問題を解決するにはどうすればよいですか?

A: ポンプの詰まり防止には複数の保護手段があります。まず、ポンプ入口に多段フィルターを設置し、雑多な泥や凝集した泥をブロックします。

第二に、SINOUが独自に開発した油圧セラミックプランジャーポンプを使用しており、大きな流路と優れた耐摩耗性能を備えており、微粒子が付着しにくいです。

また、ポンプによる底質の撹拌開始前に事前に撹拌装置が作動し、瞬間的な泥の吸引や詰まりを防ぎます。このシステムには、異常状態が発生した場合に機械を自動的に停止する過負荷および失速保護機能もあります。

Q8: 細かい砂はパイプラインや機器に深刻な摩耗を引き起こしますか?

A: 汚水や細砂と接触する流路部分はすべて耐摩耗性の高い材料で作られています。パイプラインやタンクの内壁には耐摩耗コーティングが施されています。

プレフィルタープロセスと組み合わせることで、水中の遊離微細砂の含有量が大幅に減少し、システム全体の摩耗率が効果的に低下し、耐用年数が延長されます。

Q9: 設備一式に撹拌装置を設ける必要はありますか?それらの機能は何ですか?

A: 撹拌システムはすべてのタンクとプールの標準構成です。集水タンクと濃縮タンクの撹拌機は、細かい砂の沈降や圧縮を防ぎます。反応タンク内のスターラーは、二酸化炭素、凝集剤、廃水の完全な混合を保証し、中和と凝集効果を保証します。

すべての撹拌装置はポンプや排泥弁と連動し、全自動運転を実現します。

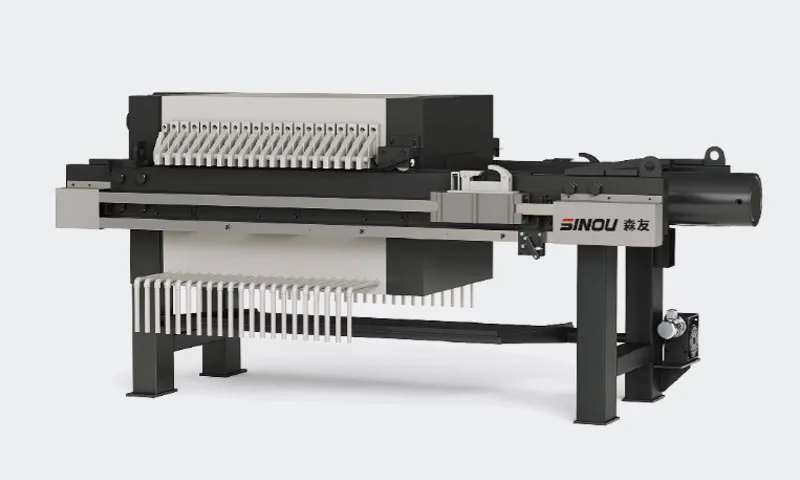

Q10: 汚泥処理にフィルタープレスを選ぶ理由は何ですか?利点は何ですか?

A: フィルタープレスは終末スラッジ処理の核となる設備です。超微粒子砂を含む高濃度泥土を乾燥泥塊に絞り、徹底した固液分離を実現します。濾液はリサイクルのためにフロントエンドプールに戻り、汚水排出ゼロを達成します。

無人運転に対応した全自動フィルタープレスは、大きな汚泥処理能力と安定した性能を備え、ミキシングプラントの連続生産に最適です。

Q11: 廃水のpH中和にはどのような技術が使われていますか?二次汚染はありませんか？

A: このシステムは、当社のコアとなるカーボンニュートラルソリューションである二酸化炭素中和技術を採用しています。セメント廃水中のアルカリ性物質は CO₂ と反応して水と無害な炭酸塩沈殿物を生成します。

全工程において苛性ソーダやその他の化学薬品が添加されていないため、二次汚染がなく、湾岸地域の地域環境保護基準を満たしています。

Q12: 再生水のpH範囲はどれくらいですか?コンクリート製造に再利用できますか?

A: 混合工場からの原アルカリ廃水の pH 値は 12.5 ～ 13 です。 CO₂ 中和処理後の排水の pH は 6.5 ～ 8.5 の間で安定に制御されます。

リサイクルされた水は、コンクリートのバッチ処理やミキサー車の洗浄の水質基準を完全に満たしており、生産リンクで直接再利用できます。

Q13: 日常の排水設備のメンテナンスはどのようなものですか?メンテナンスは大変ですか？

A: 全体的なメンテナンス作業は簡単です。日常業務は主に、ポンプや撹拌機の稼働状況の点検、ろ過網の確認や逆洗、液面やpHの観測などです。

毎週および毎月のメンテナンスは、潤滑、機器の校正、ボルトの締め付けに重点を置いています。当社は完全な階層型保守計画を策定しており、運用保守担当者は専門的なトレーニングを受けてすぐに作業を開始できます。

Q14: 装置の推奨メンテナンス周期はどれくらいですか?

A: 当社では、日常点検、毎週の定期保守、毎月の部分オーバーホール、四半期に一度の部品検査、年に一度のシステム全体のオーバーホールの 5 段階の保守管理を採用しています。フィルタースクリーン、フィルタークロス、ポンプシール、撹拌翼などの摩耗部品は明確な交換サイクルを持っており、装置全体の稼働率を95%以上に効果的に確保できます。

Q15: 機器の保証期間は何ですか?どのようなアフターサポートを提供できますか?

A: 廃水システムのセット全体には 3 年間の完全保証が付いています。当社は海外でのオンサイト設置指導、機器の試運転、専門オペレーターのトレーニングを提供します。 2 年間の稼働に対応するスペアパーツの完全なリストが機器と一緒に提供されており、湾岸地域へのスペアパーツの迅速な配送を保証します。

Q16: 無人運用は実現できますか？

A: はい。システム全体はPLC + HMIインテリジェント制御を採用しており、撹拌、水の汲み上げ、泥の排出、フィルターの加圧が完全に自動でリンクされています。リアルタイムの遠隔監視や故障警報に対応し、24時間無人連続運転を実現し、工場の人件費を大幅に節約します。

Q17: 従来の排水処理装置と比較して、このシステムの利点は何ですか?

A: まず、砂漠の超微細砂の問題点をターゲットにし、完璧な沈降防止と目詰まり防止設計、およびより高い設備稼働率を実現します。

第二に、二酸化炭素中和技術は化学薬品のコストを節約し、より環境に優しいものです。

第三に、液体サイクロンなどの冗長ユニットを省いた設備構造の簡素化により、故障率が低くなり、長期メンテナンスコストが低くなります。

また、コンパクトなレイアウトなので輸送や現場での設置にも便利です。

シノウフィルタープレスは、産業汚泥の脱水に広く使用されている専門的な高圧固液分離装置です。成熟した油圧圧縮ろ過技術を採用したこのフィルタープレスは、さまざまな種類の汚泥から固体粒子と水を効率的に分離します。

流動性汚泥を乾燥ろ過ケーキ化し、清浄なろ液をリサイクルすることで資源の再利用と廃棄物の削減を実現します。長時間の高負荷運転向けに設計されたフィルタープレスは、安定した性能、シンプルな構造、簡単な操作が特徴です。

これは、複数の業界にわたる廃水処理、環境保護改修、固形廃棄物処理プロジェクトに不可欠な中核ユニットです。工場直販価格をご希望の場合は、今すぐお問い合わせください。

動作原理と操作の流れ

このフィルタープレスは機械的な圧力濾過に基づいて機能します。完全な作業サイクルは次のように自動的に実行されます。

●スラリー供給：スラッジは、フィルター プレスの各フィルター チャンバーに完全に満たされるまでポンプで送られます。

● 高圧圧縮:油圧システムがフィルター プレートを押してしっかりと閉じます。継続的な圧力下では、汚泥中の水は濾布を透過してきれいな濾液として流出し、固体物質は濾室内に捕捉されます。

●圧力維持：このシステムは安定した圧力を維持してフィルターケーキの水分含有量をさらに低減し、理想的な脱水効果を保証します。

●ケーキ自動排出：脱水完了後、フィルタープレートが自動的に開き、乾燥したフィルターケーキが落下して収集および輸送されます。

● サイクルリセット:装置はろ布を自動的に洗浄し、次の作業サイクルのスタンバイ状態に戻ります。

構造構成と製品詳細

(1) 耐久性に優れたメインフレーム

メインフレームは厚鋼板を全面溶接しストレスリリーフ処理を施したものです。高い構造剛性と強力な圧縮耐性を備えており、長期間の高圧下でも変形しません。

フレーム全体は防錆・防食塗装で処理されており、湿気、粉塵、腐食性の作業環境に適応します。コンパクトなレイアウトで設置スペースを節約し、さまざまな作業現場の条件に適合します。

(2) 濾板・濾布組立品

高強度ポリプロピレン濾板を採用。耐酸性、耐アルカリ性、耐摩耗性、耐老化性に優れています。均一なチャンバー設計により、均一な圧力分布とスラリー漏れのないことが保証されます。

汚泥の特性に合わせて最適なろ布を選択します。浸透性が良く、微粒子の遮断能力に優れています。モジュラー設計により、迅速な分解、洗浄、交換が可能です。

(3) 油圧駆動システム

油圧ステーションを内蔵しており、安定した強力な押圧力を実現します。油圧コンポーネントは、低騒音と低故障率でスムーズに動作します。

自動圧力調整と定圧維持に対応しており、汚泥の性状や脱水要件に合わせて柔軟に設定できます。すべての油圧パイプラインは、油漏れを防ぐためにしっかりと密閉されています。

(4) 自動版移動機構

自動プレートシフト装置によりフィルタープレートが柔軟に開閉します。詰まりがなく安定した運転を実現し、ケーキの自動排出を実現します。オプションの補助振動構造は、フィルターケーキの完全なアンロードを確実にするために、粘着性スラッジに対して利用可能です。

(5) 知能制御システム

フィルタープレスには PLC および HMI 制御キャビネットが装備されています。ワンキー自動操作と手動モード切り替えをサポートします。リアルタイムの動作データ、圧力パラメータ、動作ステータスをタッチスクリーンで直接確認できます。

内蔵の過負荷、過圧力、故障アラーム機能が装置全体を効果的に保護します。

(6) 自動洗浄システム

高圧水洗浄装置を標準装備。作業サイクルごとにろ布を徹底的に洗浄し、付着したスラッジや微粒子を除去することで、メッシュの目詰まりを防ぎ、安定したろ過効率を長期間維持します。

製品の主な利点

(1) 優れた脱水性能

高圧ろ過により徹底した固液分離を実現します。完成したフィルターケーキは含水率が低いため、輸送やその後の廃棄に便利です。微粒子を多く含む汚泥にも威力を発揮します。

(2) 全自動運転

供給、プレス、脱水、ケーキ排出、クロス洗浄までを全自動で行います。 24時間無人運転に対応し、人件費を大幅に削減します。

(3) 強い環境適応力

すべての主要コンポーネントには耐腐食性と耐摩耗性の素材が採用されています。この装置は、高アルカリ、高塩分、粉塵の多いその他の過酷な作業条件下でも安定して動作し、故障率が低く、稼働率が高くなります。

(4) 省エネ・環境に優しい

動作時の消費電力が低い。分離された濾液は生産用途にリサイクルできるため、液体排出ゼロを達成し、世界的な環境規制に準拠できます。

(5) メンテナンスが容易で長寿命

モジュール式コンポーネント設計により、日常の点検と部品交換が簡単になります。高品質の原材料と精密な製造により、全体的な耐用年数が延長され、長期的な運用コストが削減されます。

(6) 柔軟なマッチング能力

フィルター面積の異なる複数のモデルが用意されています。この装置は、汚泥タンク、撹拌装置、供給ポンプ、パイプラインシステムと柔軟に組み合わせて、完全な汚泥処理ラインを形成できます。

製品分類

(1) 標準自動フィルタープレス

中濾過面積、標準構成の汎用モデル。費用対効果が高く、従来の産業汚泥処理プロジェクトに広く適用されます。

(2) 大容量フィルタープレス

フィルター面積を拡大し、フィルタープレートを増やしました。毎日の汚泥排出量が多く、連続処理の需要が高いプロジェクト向けに設計されています。

(3) コンパクトフィルタープレス

最適化された全体サイズとコンパクトな構造。改修後の作業場や小規模な処理場など、設置スペースが限られた現場に最適です。

(4) デュアルコントロールフィルタープレス

自動および手動のデュアル操作モードをサポートします。機器のデバッグ、日常検査、特殊な作業条件の処理が容易です。

適用範囲

(1) コンクリートバッチ工場の廃水・汚泥処理

(2) 都市下水処理事業

(3) 化学、印刷、染色、電気メッキ産業のスラッジ処理

(4) 採掘・石炭洗浄・骨材処理ライン

(5) 食品、医薬品、その他工業用固液分離

(6) 汚泥脱水・廃水リサイクルを必要とするあらゆる産業

マッチング機器

●汚泥回収槽＆撹拌システム

● 油圧プランジャーポンプ/スラリー供給ポンプ

●給水管・調節弁

●フィルターケーキ原料搬送装置

よくある質問

Q1: このフィルタープレスはどのようなスラッジに対応できますか?

A: セメント汚泥、都市下水汚泥、化学腐食性汚泥、鉱山汚泥、微砂粒子を含む汚泥など、さまざまな産業汚泥に適用可能です。強力なユニバーサル性能を備えています。

Q2: 分離したろ液はそのまま再利用できますか?

A: はい。固液分離後の濾液は透明できれいです。簡単な調整で生産工程や廃水循環システムにリサイクルできます。

Q3：ろ布は細かい汚泥が目詰まりしやすいですか？

A: 汚泥に応じて目的を絞ったろ布を採用しております。自動高圧洗浄システムが装備されており、各サイクル後にろ布が洗浄されるため、目詰まりを効果的に回避し、長期安定した運転が保証されます。

Q4: 機器は新人スタッフにとっても簡単に操作できますか?

A: コントロールインターフェイスは直感的でシンプルです。ワンキーの自動操作により、オペレーターは短期間のトレーニングで日常の使用をマスターできます。

Q5: 装置は連続運転条件下でも動作しますか?

A: もちろんです。機械全体は、過酷な連続運転向けに設計されています。信頼性の高いコンポーネントと合理的な構造設計により、長時間安定した動作が可能です。

運用と定期メンテナンス

(1) 日常の運用ルール

●始動前にろ板、ろ布、作動油レベルを確認し、ろ過室内の異物を取り除いてください。

● 装置を始動し、供給、プレス、ケーキの排出の全自動サイクルを観察します。

●運転中にパイプライン、油圧部品、プレート接合部にスラリー漏れや油漏れがないか点検してください。

●運転停止後に自動洗浄プログラムを実行し、濾布に残ったスラッジを洗浄します。

(2) 階層保守

日常のメンテナンス

運転音、振動、作動圧力を確認してください。装置とその周囲を清潔に保ってください。

毎週のメンテナンス

ベアリングやトランスミッション部品に潤滑剤を補給します。すべての接続ボルトとフランジを締めます。濾布と洗浄ノズルを点検してください。制御機器を校正します。

毎月のメンテナンス

油圧ホースとシールリングの磨耗と経年劣化をチェックします。フィルタープレートに損傷がないか点検します。アラームと安全保護機能をテストします。

四半期ごとのメンテナンス

油圧フィルターエレメントを交換します。全体的なフレーム構造を検査します。自動運転プログラムのデバッグを行います。

年次オーバーホール

油圧およびトランスミッションシステムの完全な分解検査を実行します。ひどく摩耗した部品を交換します。フレーム全体の錆取りと再塗装を行います。

(3) 消耗部品の推奨交換周期

●濾布：5～8ヶ月

● 油圧シールリングとベアリング:8～10ヶ月

● 油圧フィルターエレメント:6ヶ月

●ガイドレール付属品：10～12ヶ月

認証と市場の評判

シノウ フィルター プレスはすべて国際工業規格に従って製造され、CE、ISO、およびその他の権威ある認証に合格しています。充実した資格書類により、海外通関、プロジェクト入札、第三者検査をサポートします。

当社のフィルタープレスは、信頼の品質、安定した脱水性能、競争力のあるコストパフォーマンスで、ヨーロッパ、中東、東南アジアなどに輸出されています。

当社は、数多くの工業メーカー、環境エンジニアリング会社、廃水処理請負業者と長期的な協力関係を築いています。個別の現場要件を満たすためにカスタマイズされたソリューションが利用可能です。

中国のメーカーおよびサプライヤーとして、シノウの全自動ミキサー車洗浄機は、生コンクリートミキサー車や各種重工車両に最適な専用の高圧洗浄装置です。通常の民間洗車装置とは異なり、タッチレス高圧スプレー技術と耐荷重強化構造を採用しており、ミキサートラックのタイヤ、シャーシ、ミキシングドラム、フィードホッパーに付着した濃厚なセメントスラリー、粘着性の泥、粉塵を対象としています。

統合循環装置を搭載水処理システム水のリサイクルと汚水排出ゼロを実現する機械です。自動誘導起動、全範囲死角洗浄、高速サイクル運転をサポートします。これは、コンクリートバッチングプラント、建設ヤード、鉱山地域、および大型車両フリートにとって不可欠な環境保護および効率改善装置です。

当社の製品は中東、ヨーロッパ、東南アジア、その他の地域に広く輸出されており、複数の国際認証に合格しています。安定した性能、節水・環境保護、故障率の低さなどでお客様からご好評をいただいております。

仕組みと運用プロセス

このミキサー車洗濯機は、赤外線誘導+ PLCインテリジェント制御を採用し、マルチアングル高圧スプレーと循環水ろ過技術を組み合わせています。完全自動の作業サイクルは次のとおりです。

(1) 車両感知と起動:ミキサー車が指定された洗浄エリアに進入すると、赤外線センサーが車両を自動的に識別し、システム全体が起動します。ドライバーはトラックから降りる必要がありません。

(2) 360°高圧洗浄:両側、底部、上部の多方向ノズルが高圧ウォータージェットを同時に噴射します。高速水流により、タイヤ、シャーシ、車体、ミキシングドラムに付着したセメント汚れ、泥、ほこりを取り除きます。

(3) 下水の収集と再循環:洗浄された下水は、地下沈殿池と多段ろ過装置に流れ込みます。泥や雑多な物を除去した後、きれいな水は高圧水ポンプに戻され、再利用されます。

(4) 自動シャットダウンとリセット:事前に設定された洗浄時間が終了すると、スプレーシステムは自動的に停止します。車両は発進し、機械全体はスタンバイ状態に戻り、次の車両を待ちます。

(5) プロセス全体が無人であり、1 回の洗浄サイクルが 60 ～ 90 秒以内に制御されるため、混合プラントの車両通過効率が大幅に向上します。

ビルドとコンポーネントの詳細

(1) 強化ベアリングベースとメインフレーム

耐荷重ベースは厚い国家標準鋼板+強化Iビームで作られ、全体的に防錆処理が施されています。標準積載量は80～120トンに達し、フル積載のミキサー車にも対応可能です。

フレーム全体は溶接構造を採用しており、剛性が高く、大型車両の長期走行でも変形がありません。外殻は耐食性鋼板でできており、屋外で長期間風雨にさらされる場合にも適しています。

(2) 高圧給水・スプレーアセンブリ

工業用高圧水ポンプ群を搭載し、100～120barの安定した水圧を維持します。機械全体には数十の指向性スプレーノズルが装備されており、これらは科学的に周囲、底部、上部に配置され、三次元スプレーネットワークを形成します。

ノズルは耐摩耗性合金でできており、詰まりにくく、タイヤのトレッド、シャーシの隙間、ミキシングドラムを死角なく掃除できます。

(3) センシング＆インテリジェントコントロールユニット

高感度赤外線レーダーセンサーを採用し、光や塵の影響を受けず、強力な抗干渉能力を備えています。核となる制御部は専用PLCコントローラー＋タッチパネル。ユーザーは洗浄時間、水圧、スプレーモードを自由に設定できます。

過負荷保護、ポンプ空運転保護、故障自己警報などの機能が組み込まれており、安全な操作を保証します。工場の中央制御システムに接続して遠隔監視することもできます。

(4) 循環水・汚泥除去装置

多段沈殿槽と自動泥かき機を組み合わせています。清掃によって発生した汚水は濾過され、層ごとに沈殿します。汚泥は除泥装置により定期的に排出され、きれいな水がリサイクルされます。

水のリサイクル率は90％以上で水道水を大幅に節約できます。パイプラインは耐腐食性と耐スケール性を備えた高圧耐性 HDPE パイプで作られています。

(5) スプラッシュガード＆エンクロージャーシステム

オプションの完全密閉防滴エンクロージャは、高圧水や泥の飛散を防ぎ、現場を清潔に保ち、現地の環境検査要件を満たします。エンクロージャは簡単に組み立てられる構造を採用しており、分解や持ち運びが簡単です。

(6) 補助金具・検出部品

水位計、圧力計、フィルタースクリーンなどの補助検出・濾過部品を装備。すべての電気部品は防水性と防塵性を備えており、過酷な屋外作業条件に適応します。

主な強みと独自の機能

(1) 超耐荷重＆耐久性構造：強化された頑丈な設計、最大 120 トンの積載量、満載のミキサー トラックを頻繁に回転させるために特別に設計されています。全体的な構造は頑丈で耐久性があり、故障率が低くなります。

(2) タッチレスフルレンジクリーニング:高圧三次元スプレーでブラシとの接触がなく、車体への傷やドラム塗料の混入を防ぎます。タイヤとシャーシの泥除去率は98％以上。

(3) Intelligent Unmanned Operation:赤外線自動誘導、ワンボタンパラメータ設定。ドライバーがトラックから降りずに清掃を完了できるため、省力化と車両通過効率の向上が図れます。

(4)節水・環境に優しい循環システム：多段沈殿ろ過装置を内蔵し、水リサイクル率90％以上で水道料金を大幅に削減し、下水排出量ゼロを実現します。

(5) 速い洗浄速度:1 台の車両にかかる時間はわずか 60 ～ 90 秒で、1 時間あたり 60 台以上の車両をサポートし、大規模な混合プラントの高頻度の車両アクセスに完全に適合します。

(6) 強力な環境適応:すべてのコンポーネントは防水、防塵、耐腐食性を備えています。高温、雨天にも適応し、粉塵や泥の多い屋外環境でも長時間安定して動作します。

(7) 簡単な設置と柔軟なレイアウト:ファンデーションタイプとファンデーションなしタイプに分かれます。基礎レス型なので面倒な土木工事が不要で短期間での導入が可能で、敷地移転にも便利です。

(8) 包括的なメンテナンスが低コスト:ノズルは詰まりにくく、傷つきやすい部分が少なく、日常のメンテナンスが簡単なため、長期的な運用コストが削減されます。

製品範囲と技術仕様

(1) 製品ラインナップ

① 標準基礎取付座金

シンプルな土木基礎、超耐荷重性、安定した動作が必要です。固定された大規模なコンクリートバッチングプラントや長期稼働する車両フリートに適しています。最も広く使われているスタンダードモデルです。

② モバイルファンデーションフリーワッシャー

沈殿槽や埋め込み部分の掘削が不要です。機械全体が一体化されており、全体を吊り上げて移動することができます。仮設ヤード、移動式混合ステーション、頻繁に交換される現場に最適です。

③ 全密閉洗浄システム

標準モデルをベースに全閉防滴筐体を追加し、水や泥の飛沫を防ぎます。都市部の混合プラントや環境要件が厳しい地域に適しています。

④ Long Tunnel Type Washer

拡張されたスプレー チャネルは、大規模な集中洗車エリア向けの超長ミキサー車や複数台の車両の連続フロー操作に適しています。

(2) 主な技術仕様

他社製品との比較分析

ミキサー車洗浄機とブラシ式洗車機、一般の低圧現場洗浄機を多面的に比較し、差別化された強みを浮き彫りにします。

(1) タッチレス高圧洗浄機VSブラシ式洗車機

(2) 高圧循環洗浄機 VS 通常の低圧サイト洗浄機

まとめ

セメントスラリーや濃い泥を使用するコンクリートミキサー車には、タッチレス高圧循環洗浄機が最適です。洗浄効果、車両保護、節水、環境保護において明らかな利点があり、長期的な総合的なコストパフォーマンスは従来の装置よりもはるかに優れています。

アプリケーションとサポートセットアップ

(1) 主な適用シナリオ

● 固定および移動式コンクリートバッチングプラント (コアアプリケーション)

● 地方自治体の建設現場、道路および橋梁のエンジニアリングヤード

● 鉱山、砂利工場、大規模資材置き場

● 大規模なエンジニアリング車両と物流パーク

● 廃棄物処理場および港湾貨物ターミナル

(2) Complete Supporting Setups

①水循環補助：多段沈殿槽、自動泥掻き装置、ろ過網組立

②パイプラインマッチング：耐高耐圧 HDPE 水道管、バルブ、圧力計

③拡張アクセサリ：完全密閉型防滴エンクロージャ、防雨キャノピー、リモート監視モジュール

④ 組み合わせ装備：弊社の砂・砂利分離機および廃水処理システムと組み合わせて、ミキシングプラント向けのフルセットの環境保護ソリューションを形成します。

製品選択ガイド

(1) 車両重量に応じて積載量を選択します。50 トンを超えるフル積載ミキサー車の場合は、構造の変形を避けるために 120 トンの強化モデルをお勧めします。

(2) 設置場所の条件に応じて設置タイプを決定します。固定混合プラントは基礎タイプを選択します。仮設現場や頻繁に移動する設備には基礎不要の移動式タイプをお選びください。

(3) 環境要件に基づいて構成を一致させます。都市部や環境検査が厳しい地域には、完全密閉型の防滴筐体が設置されています。

(4) 電力規格を確認します。中東、サウジアラビア、その他の地域では、現地の発電機電源に適応するために 380V/60Hz モデルを選択してください。

(5) 交通量の推定：1 時間あたり 60 台を超える車両の場合は、洗浄効率を確保するために強化された高流量ポンプ セットを選択してください。

よくある質問と回答

Q1: 高圧ウォータージェットはミキサー車の塗装や混合ドラムを損傷しますか?

A: いいえ。物理的な摩擦のないタッチレススプレー技術を採用しています。高圧水流で汚れだけを洗い流すので、塗装や金属表面を傷つけません。ミキサー車の頻繁な清掃要求に合わせて特に最適化されています。

Q2：循環水系はセメントスラッジにより詰まりやすいのですか？

A: このシステムには、多段遮断フィルタースクリーンと自動泥スクレーパーが装備されています。スラッジは定期的に排出され、ノズルはブロッキング防止合金設計を採用しています。日常の簡単な清掃で長期安定稼働が実現します。

Q3: 雨天や高温の屋外環境でも正常に動作しますか?

A: すべての電気部品と全体の構造は、防水、防塵、高温耐性を考慮して設計されています。中東の砂漠の高温や雨天にも適応し、全天候型の屋外環境でも安定して動作します。

Q4: 複雑な土木工事が必要な設備ですか？

A: ファンデーションタイプとファンデーションレスタイプの2種類をご用意しております。基礎レスモデルは、掘削することなく平地に設置して使用できるため、建設時間とコストを節約できます。

Q5: 車両1台あたりの水の使用量はどれくらいですか?節水ですか？

A: 循環システムを利用しているため、車両 1 台あたりの実際の真水の消費量は非常に少ないです。水のリサイクル率は90％以上で、混合プラントの水コストを大幅に削減できます。

Q6: この装置は遠隔監視やデータ統計を実現できますか?

A: はい。遠隔監視モジュールをカスタマイズできます。ユーザーは、機器の稼働状況、洗浄量、障害情報をリアルタイムに表示し、フリートのインテリジェントな管理を実現します。

運用および保守プロトコル

(1) 標準運用規定

① 運転前に沈殿槽の水位、配管やノズルの詰まりの有無を確認してください。

② 異常がないことを確認した後、自動誘導モードをオンにし、車両はゆっくりと洗浄エリアに進入します。

③ 荷台への長時間の圧力を避けるため、洗車場に車両を長時間駐車しないでください。

④ 日々の作業終了後は、セメント残渣の固化を防ぐため、配管およびノズルを清水で洗い流してください。

(2) 階層的な保守スケジュール

① 日常のメンテナンス

●フィルタースクリーン表面の雑多な汚れやスラッジを洗浄し、水の流れをスムーズにします。

● ノズルが詰まっていないか確認し、適時に掃除してください。

●水圧やウォーターポンプの作動音に注意し、異常がある場合は速やかに対処してください。

●泥の堆積に応じて、沈殿槽内の汚泥を定期的に清掃してください。

② 毎週のメンテナンス

●水漏れや構造の緩みを防ぐため、すべての配管継手および接続ボルトを締め付けてください。

● 赤外線センサーを検査して表面の埃を取り除き、誘導が敏感であることを確認します。

●自動泥かき機の可動部に注油してください。

● 水圧計を校正し、パラメータを制御します。

③ 月次メンテナンス

●荷台やフレームの変形や溶接割れの総合検査。

●循環タンク内や配管内を徹底的に洗浄し、スケールを除去します。

● 制御システムの過負荷、アラーム、その他の保護機能をテストします。

④ 四半期メンテナンス

●ウォーターポンプや電線の老朽化を点検し、老朽部品は適時に交換してください。

● 機械全体の動作パラメータを包括的にデバッグして、定格性能を回復します。

⑤ 年次オーバーホール

● フレームと耐荷重プラットフォームの全体的な錆取りと再塗装。

●摩耗の激しいノズルやシール部品は完全に点検・交換してください。

● 潜在的な障害を排除するためのシステム全負荷テスト動作。

(3) 消耗部品の交換周期

① スプレーノズル：8～10ヶ月

②パイプラインシールリング：6～8ヶ月

③フィルター画面：5～7ヶ月

④ ウォーターポンプの脆弱な付属品:10～12ヶ月

カスタム

当社は、世界中の顧客にフルセットのパーソナライズされたカスタマイズ サービスを提供します。

① 負荷とサイズのカスタマイズ:車両のサイズと敷地スペースに応じて、80/120 トンの耐荷重モデルと全体の寸法をカスタマイズします。

②機能カスタマイズ：遠隔監視、データ統計、消毒スプレーなどの拡張機能を追加します。

③構造のカスタマイズ：完全に密閉されたエンクロージャ、防雨キャノピー、モバイル モバイル シャーシをカスタマイズします。

④パラメータのカスタマイズ：水圧、洗浄時間、噴霧範囲を調整します。

⑤外観：ボディカラーをカスタマイズします。

⑥ パワーカスタマイズ：50Hz/60Hzおよび特殊電圧規格に適応します。

⑦ すべてのカスタマイズされた製品は国際規格に準拠しており、完全な技術図面が提供されます。

グローバル配信

①取引条件：EXW、FOB、CIF、CFR、その他の国際主流貿易条件をサポートします。

②物流協力：長期的に信頼できる国際貨物運送業者と協力して、ヨーロッパ、中東、東南アジア、アフリカ、その他の地域に商品を安全かつ時間通りに配送します。

③コンテナ積載の最適化：レイアウトを最適化して顧客の配送コストを節約します。

認定とグローバルサポート

(1) 資格認定

機械全体はCE、ISO 9001、ISO 14001、その他の国際的な権威ある認証に合格しています。海外通関、プロジェクト入札、第三者検査をサポートするために、完全な工場検査報告書、電気安全証明書、技術文書が提供されます。

(2) アフターサポート

① 保証期間：1年間の完全な機械保証。

② 技術サポート：7×24時間対応の多言語リモートビデオガイダンス。海外のオンサイト設置、試運転、オペレータートレーニングを提供します。

③ スペアパーツの供給:グローバルな海外倉庫レイアウトにより、完全なスペアパーツを迅速に配送して、機器のダウンタイムを削減します。

④ 生涯奉仕：すべての協力的な顧客に対する永続的な技術相談と機器アップグレードの提案。

SINOUスプレーカラムは空のタワースプレースクラバーとしても知られ、伝統的な内部フィラーレイアウトを放棄し、中空タワー本体+多層旋回噴霧ノズルの革新的な構造を採用しています。このガス浄化塔は、コンクリート製バッチ工場排水のCO₂中和反応時に発生するセメントダスト、アルカリ性排ガスの閉塞トラブルを解決するために独自に開発したものです。

微細な砂漠砂塵を含む排ガスが塔内に流入すると、循環する中和液が濃霧となってアルカリ成分を吸収し、塵粒子を捕捉します。精製されたガスは排出基準に達し、廃液は循環的に再利用するために水処理ステーションに戻ります。

HDPEスラリーパイプと組み合わせると、セット全体が完全なガス-水閉ループ処理システムを形成できます。チャンバーフィルタープレスそして頑丈なミキサー車洗濯機.

向流気液吸収の動作原理

多くのお客様は、スプレー カラムが内部充填剤なしでどのようにして高い精製効率を達成するのか疑問に思っています。その中心となる向流プロセスには 6 つの連続操作ステップがあります。

(1) 粉塵を含むアルカリ性排ガスが塔底部の接線方向の空気入口から入り、回転する空気流により最初に大きなセメント粒子が分離され、ノズル詰まりのリスクが軽減されます。

(2) ガスは充填材の邪魔にならず、タワーの中空キャビティに沿って上向きに流れ、風抵抗損失が極めて低い

(3) 塔上部の多層旋回噴霧ノズルが中和液を下向きに噴射し、無数の微小な液滴を形成します。

(4) 上向きの排ガスと下向きのミストが全面的に衝突・接触し、アルカリ性物質が中性液体と化学反応し、微細粉塵が飛沫に包まれて捕捉されます。

(5) 精製されたクリーンガスは塔頂部の折板ミストエリミネーターを通過し、混入した水ミストを遮断して排出されます。

(6)ダストを含んだ混合廃液は底液貯留タンクに流入し、循環ポンプによりHDPEスラリーパイプを通ってカーボンニュートラル廃水システムに返送され、沈降・再噴霧されます。PLCシステムはPH検出器と連動し、排ガスのアルカリ度に応じて噴霧液の供給量を自動調整するため、手動によるリアルタイム調整は不要です。

モジュール式スプリットタワーの内部コンポーネントのレイアウト

SINOUスプレーカラムのすべての部品は分割フランジ接続設計を採用しており、海上輸送や現場での組み立てに便利です。すべての接液コンポーネントは、長期にわたるアルカリ粉塵の作業条件に適応するために防食処理されています。

(1) 分割タワー本体:オプションの PP、FRP、または 304 ステンレス鋼材料、セグメント化されたフランジ スプライシングにより、単体の輸送量を削減

(2) 接線方向の塵分離空気入口:大きなセメントスラグを事前に沈降させ、ノズルへの直接衝撃を回避するスパイラルエアインテーク構造

(3) 多層渦巻き噴霧ノズル群：100μmの砂漠の細かい砂でも詰まりにくい大口径流路設計

(4) V型折板ミストエリミネーター：タワー出口に設置して液体ミストの巻き込みを排除し、水ミストの二次放出を防止します。

(5) 統合された底部液体貯蔵チャンバー:ポンプ起動停止連動制御を実現する液面発信器搭載

(6) 側面検査マンホールと透明観察窓:タワー全体を分解せずに定期的なノズル洗浄のためにメンテナンス ポートを予約します。

(7) 外部独立循環ポンプユニット:タワー外側に独立したレイアウトでメンテナンスやポンプ交換が容易

独自の耐閉塞性および耐腐食性の製品機能

(1) フィラーフリーの中空タワーコア設計:従来の充填タワーがセメントの細かい砂によってブロックされるというよくある障害を根本的に排除し、メンテナンスサイクルを大幅に延長します。

(2) 旋回大流量ノズル:通常のストレートノズルと比較して、目詰まり防止性能が70%以上向上し、中東の砂漠砂の作業条件に適応します。

(3) 複数の耐食性材料オプション:排ガスの異なるアルカリ度に応じた柔軟な適合タワー材料、高アルカリ環境下での長寿命

(4) 低風抵抗省エネ構造：空気の流れを妨げる充填剤が存在しないため、充填されたタワーと比較してファンの消費電力が 30% 近く削減されます。

(5) モジュール分割輸送:タワーは複数の小さなセクションに分割されており、標準コンテナに積み込むことで海上輸送コストを削減できます。

(6) インテリジェントリンクスプレーシステム:リアルタイムの PH 信号フィードバックにより、液体供給が自動的に調整され、中和剤の消費量が節約されます。

(7) フルラインマッチング互換性:チャンバーフィルタープレスおよびヘビーデューティミキサートラック洗濯機とシームレスに接続して、統合混合プラント環境保護機器セットを構築できます。

全シリーズのサイズと風量パラメータリスト

コンクリートプラントに適したスプレースクラバーカラムを選択するには?

多くのエンジニアリング購入者はスプレーカラムと充填タワーを区別できません。参考のために 4 つのコア選択基準を分類します。

(1) 廃水反応槽とトラック洗車場の排ガス総排出量を算出し、必要空気取扱量を確認

(2) 排ガスに大量のセメントや砂漠の細かい砂が含まれる場合は、フィラーフリーのスプレーカラムを優先します。

(3) 長期排ガスPH値に応じて対応する塔材質を選択する 完全な環境保護ライン構成には、HDPEスラリーパイプとスラッジフィルタープレスに適合する設置スペースを確保する必要がある

比較分析: スプレー塔 VS 充填吸収塔

適合する補助機器

SINOU スプレー カラムを購入する場合、サポートする環境機器ソリューションのフルセットを提供します。以下の名前をクリックして、対応する製品ページに移動します。

(1) HDPE スラリーパイプ:循環スプレー液体供給用の PE100 耐摩耗性パイプライン

(2) チャンバーフィルタープレス:スプレー循環液から分離した処理汚泥沈殿物

(3) 頑丈なミキサー車洗濯機:フロントエンド車両の清掃排ガス回収をサポート

(4) カーボンニュートラル廃水システム:スプレーカラムの中和循環液源を提供

複数の業界のアプリケーション シナリオ

(1) 生コンクリートバッチングプラント

(2) 鉱山骨材処理場の粉塵排ガス浄化

(3) 市小規模化学工房アルカリミスト処理

(4)サウジアラビア、UAE砂漠建設混合プラント環境改修事業

(5)建材工場セメント粉末廃ガス回収

お客様からのご相談に関するよくある質問

Q1: セメント粉塵が混じった砂漠の細かい砂によってスプレーノズルが詰まることがありますか?

A: 当社の装置はフィラー層を取り除き、ダストを事前に分離するための接線方向の空気入口と大流量の渦巻きノズルを採用しています。毎日簡単な水を流すだけで詰まりを効果的に回避できます。

Q2: スプレーカラムは中東プロジェクトの 380V 60Hz 発電機電源下でも安定して動作しますか?

A: すべてのサポートポンプと制御電気部品はデュアル周波数 50/60Hz をサポートし、不安定な発電機電流に対する電圧安定化設計を備えています。

Q3: タワー本体にはどのような材質のオプションがありますか?

A: 弱アルカリ作業条件に適したPP、汎用耐食タイプのFRP、長期強アルカリ高温環境に適した304ステンレスの3種類のオプション材質があります。

Q4：スプレー循環液は繰り返しリサイクルできますか？

A: ダスト捕集後の廃液は中和水ステーションに還流してPH調整と沈殿を行い、無作為排出のないクローズドループリサイクルを実現します。

Q5: タワー出口ミストエリミネーターは頻繁に交換する必要がありますか?

A: V 型折板ミストエリミネーターは優れた付着防止性能を備えており、定期的な高圧フラッシングのみが必要で、交換サイクルは 1 年以上に達する可能性があります。

段階別日常点検整備計画

(1) シフトごとの毎日の点検

① 各層のノズルの霧化状態を確認し、詰まっている場合は表面のゴミを取り除く

② 循環ポンプの運転音と塔底貯槽の液位データを観測

③ 出口のミストエリミネーターに泥が溜まって空気の流れを妨げていないか確認してください。

(2) 毎週の定期メンテナンス

① タワーフランジおよびパイプライン接続ファスナーをすべて締めます。

② 正確なデータフィードバックを確保するために、PH 液面プローブの表面を拭きます。

③ 砂泥の堆積を防ぐため、すべての内部ノズルを清水で十分に洗い流してください。

(3) 毎月の精密検査

① 側面マンホールを開けて塔内空洞内に残ったセメント粉を清掃します。

② 循環ポンプのシールリングの経年劣化、水漏れの有無を点検する。

③ 自動液面連動機能および警報保護機能のテスト

(4) 四半期ごとのオーバーホール

① 老朽化したパイプラインおよびノズルシール付属品を交換する

② 塔本体の腐食・摩耗の総合検査

(5) 年次完全オーバーホール

① ミストエリミネーターAssyを分解し、徹底的に洗浄します。

② 電気制御盤の全体検査およびデバッグ

(6) 消耗部品の交換周期

① スワール噴霧ノズル：8～10ヶ月。

② PH 検出プローブ：12 か月。

③ ポンプシールリング：6～8ヶ月

カスタマイズされた開発および OEM 協力オプション

(1) 風量のカスタマイズ:お客様の実際の排ガス出力に応じて塔の直径とノズル層を調整します

(2) マテリアルのカスタマイズ:排ガスアルカリ度に応じて塔体PP/FRP/ステンレスを切り替え

(3) 機能のカスタマイズ：北部の低温現場にパイプライン電気ヒートトレースを追加

(4) ブランド OEM:タワー外壁にお客様専用ロゴを印刷

(5) 電気的なカスタマイズ:特別な電圧および周波数規格をさまざまな国に適応させる

海外輸出梱包＆世界配送プラン

(1) 梱包スキーム:防水プラスチックフィルムで包まれた分割タワーセクション + 輸出用木製フレームを固定。精密センサーと制御ボックスを独立した防湿木製ケースに梱包

(2) 適用される取引条件:EXW、FOB、CFR、CIF、DAP

(3) 物流協力：安定した国際貨物輸送業者との長期協力により、ヨーロッパ、中東、東南アジア、アフリカへ配送

(4) コンテナの最適化:分割設計によりコンテナスペースを節約し、HDPE パイプとフィルタープレスを混載して全体の輸送コストを削減できます。

工場認定と長期のアフターセールス保護

(1) 製品認証:CE、ISO9001、ISO14001国際規格証明書、海外入札および通関のための完全な工場テストレポート

(2) 保証規定：スプレーカラム本体とサポートポンプは1年間の完全保証

(3) グローバルアフターサービス:24時間365日の多言語リモートビデオガイダンス、海外でのオンサイト設置および試運転トレーニングが可能
