中国の専門のロータリーコンクリートリクレーマーのサプライヤー

シノウロータリーコンクリートリクレーマーは、コンクリート廃棄物のリサイクルプロジェクト向けに広く購入されている、最も売れているロータリードラムタイプの砂砂利分離機です。とペアリング振動コンクリートリクレーマーこの装置は、コンクリートバッチングプラントのミキサートラックからの残留材料を処理するための完全なコンクリート回収ソリューションを形成します。

成熟したロータリースクリーニング技術を採用しており、安定した動作、柔軟な設置、コスト効率の高いパフォーマンスを特徴としており、世界中の中規模コンクリート生産施設で主流の選択肢となっています。

1. ロータリーコンクリートリクレーマーとは何ですか?

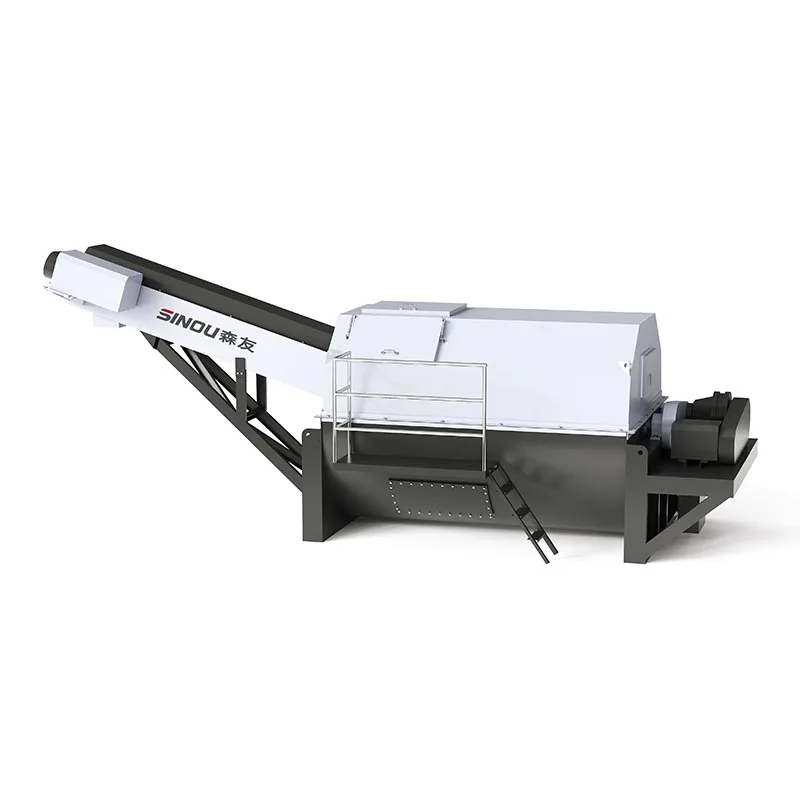

ロータリーコンクリートリクレーマーは、ロータリードラム砂砂利セパレーターとも呼ばれ、コンクリートバッチングプラントのミキサー車からの残コンクリートのリサイクルに特化したプロ仕様の環境保護装置です。

振動スクリーニング原理を適用する振動コンクリートリクレーマーとは異なり、回転スクリーニングドラムとスパイラル搬送オーガーを中心的な動作コンポーネントとして採用します。

廃コンクリートから再利用可能な粗骨材、細砂、洗浄廃水を自動的に分離し、完全クローズド型の資源リサイクルシステムを構築します。

コンパクトな全体構造は、前方および後方への設置をサポートしており、さまざまな基礎レイアウトやオンサイト混合ステーションの限られた設置スペースに適応し、原料廃棄物を効果的に削減し、国際的な環境保護排出基準を満たしています。

2. 動作原理

標準的なロータリーコンクリートリクレーマーは現場でどのように機能しますか?この装置は、機械的な回転ふるい分けとスパイラル状の材料搬送に基づいて動作します。

ミキサー車からの残コンクリートがフィードタンクに流入すると、まず回転ドラムで一次ふるい分けを行い、粒子の大きい粗骨材を捕集します。

適格な細砂は、内蔵スパイラルオーガーによって継続的に持ち上げられ、わずかに脱水され、直接再利用するために材料保管エリアに送られます。一方、分離された排水は支持沈殿槽に導かれ、コンクリート混合やミキサー車の清掃などに循環利用されます。

ワークフロー全体は、頻繁に手動で介入することなく、継続的かつ自律的に実行されます。ロータリーコンクリートリクレーマーは、補助的な水道パイプラインや搬送装置と組み合わせることで、他の補助設備と連携して完全な廃コンクリート処理生産ラインを構築できます。

3. 主要な機能と技術的利点

シノウロータリーコンクリートリクレーマーは、コンクリートバッチングプラントの実際の運用要求に応じて最適化されており、従来の回収装置に比べて複数の実用的な利点があります。

(1) 柔軟なレイアウトと適度な設置面積:

· この機械は合理的な床面積を占有し、二重設置方向をサポートし、狭い作業場や標準的なミキサー車の駐車ベイに完璧にフィットします。

(2) ブロッキング防止スクリーニング構造:

・改良されたロータリースクリーンフレームにより、コンクリート凝集によるふるい穴の詰まりを効果的に防止し、停止清掃頻度を低減し、連続運転効率を向上させます。

(3) 再生砂は含水率が低い:

・微粒砂は残留水分量が少ないため、二次脱水をすることなくそのままコンクリートのバッチ成形に使用できます。

(4) 自動制御システム:

・統合電気制御盤を搭載し、無人運転を実現し人件費を大幅に削減します。

(5) 費用対効果の高い投資:

・高処理量の振動コンクリートリクレーマーと比較して、回転コンクリートリクレーマーは調達コストと運用コストが低く、中負荷の作業条件に最適です。

(6) 耐久性のある構造:

・機械全体は一体溶接構造と耐摩耗性の高い付属品を採用しており、全体の耐用年数が延長されます。

製品詳細

1. 本体フレームと全体構造

ロータリーコンクリートリクレーマーのメインフレームは、完全溶接プロセスにより厚みのある炭素鋼で製造されています。一体型のボックス型構造は、構造剛性が高く、強力な耐振性と優れた耐荷重性能を備えており、連続高負荷運転でも変形や揺れがありません。建設現場の湿気や泥だらけの作業環境に適応するために、すべての溶接継ぎ目は研磨され、防錆処理が施されています。

機械全体はコンパクトなレイアウトで設計されており、適度な床面積を占めます。正逆2つの設置モードに対応しており、ミキサー車駐車場のレイアウトやプラントの基礎状況に合わせて、機器の設置方向を柔軟に調整できます。回転部品の周囲には標準の安全保護ガードが装備されており、EU の機械的安全基準に完全に準拠し、操作上のリスクを回避します。

2. ロータリースクリーニングドラムアセンブリ

核となるスクリーニングコンポーネントとして、回転ドラムは強化ローラー設計と高強度耐摩耗性スクリーンメッシュを採用しています。スクリーンの穴は、混合コンクリートから 5 mm を超える粗骨材を効率的に分離できるように科学的なサイズに設計されています。回転操作モードは、付着したコンクリート残留物を自動的に振り落とすことができ、従来の分離装置によくあるスクリーンの詰まりの問題を効果的に解決します。

ドラムの両端には防塵・防水効果に優れた密閉ベアリングシートが装備されており、モルタルや汚水の侵入や部品の損傷を防ぎます。ドラム駆動部には低速高トルクのギヤモーターを採用しており、大きな残コンクリート塊を処理する場合でも、回転コンクリートリクレーマーは安定した回転速度を維持し、安定した選別効率を実現します。

3. スパイラル搬送＆脱水オーガ

適合するスパイラルオーガーは、細かい砂を持ち上げて脱水する役割を果たしますが、これも重要な部分です。オーガ軸は厚肉鋼板を使用し、スパイラル羽根には高硬度の耐摩耗鋼板を溶接しています。この設計により、オーガーの耐摩耗性が大幅に向上し、砂や砂利との長期にわたる摩擦によって引き起こされるブレードの摩耗、変形、破損が回避されます。

スパイラル構造により微細な砂を上方へ搬送しながら自然な脱水を実現します。ロータリーコンクリートリクレーマーで処理された再生細砂は含水率が低く、二次脱水処理をすることなく直接コンクリートバッチに投入することができます。オーガ駆動システムは回転ドラムと同期して動作し、装置全体の協調動作を保証します。

4. 給餌・水循環構造

供給タンクは大口径の飛散防止設計で、ミキサー車から排出される残コンクリートをスムーズに受け止め、供給時の材料の飛散を防ぎます。給餌タンクの内壁には耐摩耗性ライニング板を貼り付けており、タンク本体へのコンクリートの衝撃や磨耗を軽減します。

この装置は水道パイプライン用の標準インターフェイスを予約しています。現場の沈殿槽やHDPE排水管とシームレスに接続し、分離した廃水を完全に回収します。リサイクルした水を生産リンクに戻して再利用することで、水資源のリサイクルと汚水の排出ゼロを実現します。内部流路は排水が妨げられないように最適化されており、スラッジの堆積を防ぎます。

5. 電気制御システム

この製品には、国際電気規格を満たす有名ブランドの電気部品を採用した全自動統合電気制御キャビネットが装備されています。コントロールパネルはシンプルで直感的で、ワンクリックの開始と停止、自動運転、緊急停止機能をサポートしています。オペレーターは専門的な訓練を受けずに操作方法をすぐに習得できます。

このシステムには過負荷保護、漏電保護、故障警報機能が組み込まれています。機器がブロックされたり、過負荷になったり、異常に動作したりすると、自動的に電源が遮断され、モーターとコアコンポーネントを損傷から保護するために警報信号が送信されます。全自動運転モードにより無人作業が実現し、人手投入を効果的に削減します。

6. 耐摩耗性および補助コンポーネント

コンクリートリサイクルの過酷な作業条件を考慮して、脆弱な部分はすべて高品質の耐摩耗性素材で作られています。スクリーンメッシュとスパイラルブレードに加えて、接続ブラケット、支持脚、ガイドシュートもすべて強化され、耐摩耗処理が施されています。

当社は、ベアリング、シーリング部品、駆動モーター、スクリーンプレート、オーガーブレードなどの完全なサポートアクセサリおよびスペアパーツを提供します。すべてのスペアパーツは十分な在庫があり、世界中に迅速に配送できるため、毎日の交換とメンテナンスが容易になり、生産ラインのダウンタイムが最小限に抑えられます。

7. 製造基準と認証

シノウロータリーコンクリートリクレーマーはすべて、2006/42/EC 機械指令に厳密に従って製造されており、EN ISO 12100:2010 および EN 60204-1:2018 安全規格の検査に合格しています。製品は、長期有効な資格を持つ公式の UDEM 機械指令適合証明書を取得しています。

原材料の入荷検査から完成品の納品まで、すべての生産リンクは厳格な品質テストの対象となります。その確かな品質は、海外プロジェクト入札、市場アクセス、長期安定操業をサポートしており、世界のコンクリートバッチングプラントオーナーから絶大な信頼を得ています。

クリックして機器テストレポートをダウンロードしてください

8. 全体的な運用と保守の詳細

シンプルな構造設計でメンテナンスの難易度が低いのが特徴です。各シフトの後、ユーザーは回転ドラム、フィードタンク、スパイラルオーガ上の残留コンクリートを掃除するだけで済みます。トランスミッションのベアリングには定期的に潤滑油を注入し、毎週コネクティングボルトの締り具合を確認する必要があります。

合理的な構造設計と高品質の適合部品により、故障率は低いレベルに保たれます。高スループットの振動コンクリートリクレーマーと比較して、日常の運用およびメンテナンスのコストが低いため、中規模のコンクリート生産プロジェクトにとって費用対効果の高い選択肢となります。

適用範囲と適合機器

1. 主な適用範囲

(1) コアアプリケーションシナリオ

このロータリーコンクリートリクレーマーは、主に中規模の生コンクリートバッチングプラント向けに設計されており、毎日安定した量の残コンクリートとミキサー車の洗浄下水を生成します。コンパクトなレイアウトと柔軟な設置モードは、標準的なトラック駐車エリアや限られた現場の基礎スペースに完璧に適合します。

また、市の道路プロジェクト、橋の建設、地方のインフラ工事などの一時的な混合ステーションにも広く導入されています。このような短期の建設現場では、低投資、簡単な移転、簡単な試運転が特徴で、一時的な廃棄物処理の需要に完全に対応します。

さらに、小規模なプレキャスト部品工場にも適しています。プレハブ製造時に発生する廃コンクリートを効率的にリサイクルし、廃棄材料を再利用可能な骨材に変え、地域の廃棄物排出規制を遵守しながら原材料調達コストを削減します。

(2) 適応可能な労働条件

複雑な作業環境への優れた適応性を誇るロータリーコンクリートリクレーマーです。コンクリート製造でよく見られる湿った残コンクリート、半乾燥したコンクリートブロック、セメントを含む下水を処理できます。ロータリースクリーン構造により、材料の固化やスクリーンの目詰まりが発生しにくく、湿潤で泥濘な圃場条件でも高い分離効率を維持します。

連続高負荷運転向けに設計されており、中負荷でも長時間安定した運転が可能です。 1 日当たりの廃コンクリート排出量が非常に多い超大規模混合プラントには推奨されません。このような場合には、時間当たりのスループットが高い振動コンクリートリクレーマーを選択することをお勧めします。

2. 標準マッチング機器と補助システム

完全な閉ループのコンクリートリサイクルワークフローを形成するには、ロータリーコンクリートリクレーマーを専用の補助装置およびパイプラインシステムのセットと組み合わせる必要があります。すべてのサポート機能は当社製品との高い互換性を備えており、シームレスな接続と連携した運用が可能です。

(1) 敷地内土木施設

● 沈殿槽および廃水池:分離された下水は多段沈殿池に流れ込みます。自然降水後の清水はミキサー車のフラッシングやコンクリートのバッチ処理に再利用され、汚水排出量ゼロを実現します。

● 材料収集箱:材料の混合を回避し、その後の生産での直接再利用を容易にするために、リサイクルされた粗骨材と細砂用の独立した保管エリアが装備されています。

(2) 搬送およびパイプライン付属品

●搬送設備：シンプルなベルトコンベアまたはシュートを骨材出口に接続して、リサイクルされた砂や砂利を指定された備蓄場所に輸送することができます。

● HDPE パイプシステム:標準の水入口および出口インターフェイスは、HDPE 給水パイプおよび排水パイプに適合します。これらのパイプは耐食性、滑らかな内壁、低い流れ抵抗を特徴としており、リサイクルシステムへの長期にわたる障害のない水の供給を保証します。

(3) 電気・制御関連部品

● 配電キャビネットとケーブルのセット:適合する低電圧配電コンポーネントが、完全な漏電および過負荷保護機能を備えた電源とその補助モーターをサポートします。

● 連動制御コンポーネント:複数の機器が連携する生産ラインでは、連動モジュールを追加することで同期起動・停止や上流・下流機器の同期を実現し、全体の安全性を向上させます。

(4) オプションの摩耗部品および拡張アクセサリ

当社は、耐摩耗性スクリーンメッシュ、オーガーブレード、シールドベアリング、駆動モーターなど、ユーザーが選択できるあらゆる種類のオリジナルスペアパーツを提供しています。これらの標準化された部品は、世界中に迅速に配送できるよう十分な在庫があり、機器のダウンタイムが大幅に短縮されます。

粉塵抑制と騒音低減が必要な現場では、ユーザーはロータリーコンクリートリクレーマーに完全密閉型保護カバーと騒音低減コンポーネントを追加装備して、現場の作業環境をさらに最適化できます。

3. システム組み合わせソリューション

(1) 独立したシングルマシンソリューション

通常の処理が必要な中小規模の混合ステーションの場合、ロータリーコンクリートリクレーマーは、基本的な沈殿タンクと配水管を使用して独立して動作できます。このソリューションは、シンプルなレイアウト、低い全体コスト、容易な管理を特徴としており、最も広く採用されている構成です。

(2) マルチマシンを組み合わせたソリューション

複数の混合ステーションで構成される生産拠点の場合、複数のセットをグループとして展開できます。一方、ピーク時の大量廃棄物を処理するために、少数の振動コンクリートリクレーマーを配置します。この複合モードはコストと処理能力のバランスをとり、全体的な運用効率を最大化します。

4. 用途に応じた選定のポイント

● プラントの 1 日あたりの廃棄物の排出量が中程度で、設置スペースと予算が限られている場合は、ロータリーコンクリートリクレーマーを選択してください。

●より高い分離清浄度、1時間あたりの処理能力の向上を求める場合は、振動コンクリートリクレーマーを優先してください。

● どのモデルを選択する場合でも、リサイクルシステム全体が正常に動作するように、サイト計画時に沈殿槽とパイプラインのレイアウトに十分なスペースを確保してください。

よくある質問 (FAQ)

Q1: 回転コンクリートリクレーマーと振動コンクリートリクレーマーの主な違いは何ですか?

A: ロータリーコンクリートリクレーマーはロータリードラムスクリーニング技術を使用しており、主に中量の残コンクリート処理に向けて、安定した動作、低投資、柔軟なレイアウトを特徴としています。

振動コンクリートリクレーマーは線形振動スクリーニングを採用しており、時間当たりの処理能力が高く、よりクリーンな分離効果があり、大規模なコンクリートバッチングプラントに適しています。

一日の廃コンクリート量、現場スペース、ご予算に応じて適切なモデルをお選びいただけます。

Q2: 長時間使用するとスクリーンドラムが詰まりませんか?

A: 当社の装置は最適化された回転式スクリーニング構造で設計されています。回転状態により、付着したコンクリート残渣を自動的に振り落とすことができ、スクリーンの詰まりを効果的に軽減します。毎日の簡単な清掃により、ロータリーコンクリートリクレーマーを常に効率的に稼働させることができます。

Q3：ロータリー・コンクリート・リクレーマーで分離した骨材や廃水はそのまま再利用できますか？

A: はい。ロータリーコンクリートリクレーマーによって分離された粗骨材と細砂は、コンクリートバッチングの生産基準を完全に満たしています。分離された排水は沈殿池に流れ、単純沈殿後、ミキサー車の洗浄やコンクリート混合などに再利用できるため、生産排水の排出ゼロを実現します。

Q4: ロータリーコンクリートリクレーマーはカスタマイズされた設置をサポートしていますか?

A: 順方向と逆方向の取り付けをサポートしています。当社の専門技術チームは、現場の実際の基礎サイズに基づいて的を絞ったレイアウトの提案と軽微な構造調整を提供し、ロータリーコンクリートリクレーマーと生産ライン全体の正常なマッチングと動作を保証します。

Q5: どのようなサポートアクセサリを装備する必要がありますか?

A: 標準セットには、スクリーンドラム、スパイラルオーガー、コントロールキャビネット、接続ブラケットが装備されています。現場で沈殿槽や水道管、搬送設備とのマッチングが可能です。また、お客様が別途購入できるロータリーコンクリートリクレーマー用の完全な耐摩耗性スペアパーツも提供しています。

運用・保守・アフターサービス

寿命を延ばすためには、日常の定期的なメンテナンスが不可欠です。作業シフトごとに、オペレーターは材料の固化を避けるために、回転ドラムとスパイラルオーガー上の残留コンクリートを清掃する必要があります。トランスミッションベアリングの潤滑と接続部品の締まりを毎週チェックし、摩耗したスクリーンパネルやオーガブレードを適時に交換する必要があります。

すべての SINOU ロータリーコンクリートリクレーマー製品には、12 か月のグローバル保証サービスが適用されます。当社は、リモートビデオ設置ガイダンスと生涯にわたる専門的な技術サポートを提供します。機器のダウンタイムを最小限に抑えるために、あらゆる種類の摩耗部品を在庫しており、世界中に迅速に配送できます。

さらに、厳格な準拠評価に合格し、2006/42/EC 機械指令、EN ISO 12100:2010、および EN 60204-1:2018 規格に準拠した公式の UDEM 機械指令適合証明書を取得しています。完全な資格書類は、海外プロジェクトの入札と国際市場へのアクセスをサポートします。

製品の強みと市場の評判

シノウは、ロータリーコンクリートリクレーマーおよびサポートコンクリートリサイクル装置の研究開発、生産、販売に特化した専門メーカーです。長年にわたり環境保護機械業界に根ざした当社は、独立した研究開発、精密製造、フルサイクルのアフターサービスを統合し、世界中のコンクリートバッチングプラントに信頼性の高いソリューションを提供しています。

当社の製品ポートフォリオには振動コンクリートリクレーマーも含まれており、さまざまな顧客の多様な廃コンクリート処理需要に対応する完全な製品マトリックスを形成しています。

1. コア製品の強み

(1) 研究開発力・製造力

当社には、ロータリーコンクリートリクレーマーの構造の最適化と性能の向上に重点を置いた経験豊富なエンジニアリングチームがあります。長年にわたる現場での運用データと業界の問題点を組み合わせて、ブロッキング防止スクリーン構造、耐摩耗性搬送システム、自動制御ロジックを継続的に反復しています。

すべての製品は、2006/42/EC 機械指令、EN ISO 12100:2010、および EN 60204-1:2018 国際安全規格に厳密に従って製造されています。すべてのコンクリートリクレーマーは、出荷前に無負荷運転、負荷運転、経年劣化検出など複数の厳しい試験を経て、長期にわたる過酷な作業条件下でも安定した性能を保証します。生産プロセス全体で標準化されたフロー管理が採用されており、製品の品質を効果的に管理し、全体的な故障率を削減します。

(2) 構造的および性能上の利点

当社のロータリーコンクリートリクレーマーは、通常の分離装置とは異なり、肉厚の完全溶接フレームと強化されたコアコンポーネントを採用しています。ロータリースクリーニングドラムとスパイラルオーガは耐摩耗性の高い素材で作られており、脆弱な部品の耐用年数が大幅に延長されます。その柔軟な双方向設置設計はさまざまな現場レイアウトに適応し、スペースが限られたミキシングステーションにとって顕著な利点となります。

インテリジェントな自動制御システムを搭載し、無人連続運転を実現し、エンドユーザーの人件費を効果的に削減します。一方、最適化された材料搬送および排水構造により、骨材の分離精度と廃水のリサイクル効率が向上し、企業が原材料のロスを削減し、ますます厳しくなる環境保護規制に対応できるようになります。

(3) 費用対効果とサービスサポート

高処理量の振動コンクリートリクレーマーと比較して、ロータリー式は合理的な調達コストと日常の運用保守費用が低いことが特徴で、中負荷の作業シナリオで優れたコストパフォーマンスを実現します。当社は十分な在庫を備えた標準化されたスペアパーツのフルセットを提供しており、生産のダウンタイムを最小限に抑えるために短期間で世界中に配送できます。

アフターサービスに関しては、12 か月のグローバル保証、リモートビデオによる取り付けガイダンス、および生涯にわたる技術サポートを提供します。当社の専門サービスチームは、オンサイトの運用およびメンテナンスの問題を解決するために迅速に対応し、すべてのユーザーに安心して使用できるエクスペリエンスを提供します。

(4) 認証とコンプライアンスの利点

当社のすべてのリクレーマーは公式の UDEM 機械指令適合証明書を取得しており、この証明書の有効期限は 2030 年 12 月 25 日までです。完全な認定文書は、ヨーロッパ、中東、東南アジア、その他の海外市場での製品アクセス、プロジェクト入札、通関手続きをサポートしています。

すべての機器は現地の機械安全性および環境保護基準に完全に準拠しているため、お客様はコンプライアンスのリスクを心配する必要はありません。

2. 世界市場のレイアウトとブランドの評判

(1) 市場カバレッジ

当社のロータリーコンクリートリクレーマーは、信頼できる製品品質、競争力のある価格設定、包括的なサービスシステムを信頼して、ヨーロッパ、中東、東南アジア、その他多くの地域や国に広く販売されています。当社は、数多くの商用コンクリートバッチングプラント、建設エンジニアリング請負業者、プレキャスト部品メーカーと安定した協力関係を確立しています。

回転コンクリートリクレーマーと振動コンクリートリクレーマーで構成される当社のデュアル製品ラインは、小型、中型、大型の混合ステーションに同時に適合し、世界のコンクリートリサイクル業界の主流のアプリケーションシナリオをカバーします。多くの海外顧客が当社の製品を一括購入し、長期的な戦略的パートナーシップを構築することを選択しています。

(2) ユーザーの口コミ

当社製品は、安定した動作、メンテナンスの容易さ、優れた資源回収効果などにより、世界市場でユーザーから高く評価されています。多くのフィードバックでは、この装置はほとんど故障することなく何年も継続的に稼働し、リサイクルされた砂、石、廃水は完全に再利用でき、企業に目に見える経済的および環境的利益をもたらしていることが示されています。

私たちは常に「品質第一、顧客志向」の経営理念を堅持しています。標準製品であっても、カスタマイズされたソリューションであっても、私たちは顧客の実際の要求を出発点とします。優れた製品性能と行き届いたサービスにより、当社は国際コンクリート機械業界で高い評価を獲得し、ブランドの影響力は拡大し続けています。
