環境スラリー搬送システム用のアンチブロック フランジ マウント モルタル濃度計

SINOUはプロの環境機器メーカーであり、カスタマイズされたアンチブロックフランジマウントモルタルを供給しています 都市環境保護、建築固形物用環境スラリー輸送システム用濃度計 廃棄物および下水処理のクライアント。

中・低濃度のモルタルや砂粒子との複合汚泥用に設計されており、 独自の幅広のアンチブロックキャビティにより、砂の堆積によるブロックを回避します。接液部は肉厚の304ステンレス鋼を採用し、 研磨砥粒を含むスラリー用のカスタマイズされた裏地付き PU オプション。

オンサイトデジタルディスプレイとデュアルシグナルを装備 出力にスラリー供給制御キャビネットをリンクし、ポンプ流量と添加剤の投与量を自動的に調整して全体を最適化します。 パイプライン輸送の運営コスト。

製品詳細

1. パイプ本体の詳細を測定する

(1)流れ内に内側のデッドコーナーや突起物の無いフルウェルド一体型管構造を採用 チャネル、スラリーの沈降、結晶スケール、媒体の詰まりを根本的に回避し、産業を完全に解決します 高粘度流体の空気混入と結晶化の問題点。

(2)インナーパイプ表面処理は標準絞り仕上げと高級鏡面研磨の2種類をオプション設定 終わります。鏡面研磨された内壁は、顔料、結晶、固体微粒子の付着を大幅に軽減し、 定期的な清掃サイクルを効果的に延長し、メンテナンスのダウンタイムを削減します。

(3) パイプの両端に一体型の鍛造フランジ接続があり、標準的な産業用パイプラインのフランジ仕様に適合します。 余分なバイパスパイプラインの再構築を行わずに、元の搬送パイプラインに直接インライン設置できます。 プロジェクト変革コストの削減。

(4) 出荷前に厳格な水圧テスト: すべての完成したパイプ本体は定格の 1.5 倍以下でテストされます。 最大使用圧力で漏れの隠れた危険を排除します。標準バージョンの最大使用圧力は2MPaに達し、 高圧カスタマイズバージョンは100bar(1450psi)をサポートします。

2. 上部の送信機と表示モジュールの詳細

(1) 測定パイプの上部に設置された一体型デジタル送信ユニット、機械全体の保護グレード IP65に達し、湿気や粉塵の多い野外作業場環境でも優れた防塵・防水性能を発揮します。

(2) 送信機用の 2 つのハウジング材質オプション: 一般的な動作条件用の標準鋳造アルミニウム合金シェル。 化学ガスに耐える強力な腐食性揮発性ガスワークショップ用にカスタマイズされたステンレス鋼またはプラスチックシェル 侵食。

(3) 送信機チップ内に独立した IoT クラウド モジュールを内蔵: ローカルのリアルタイム デジタル表示 LCD 画面上の濃度/濃度値。完全な過去のテストデータをクラウドプラットフォームに自動的に保存し、ユーザーは ネットワーク経由でいつでも過去の傾向を確認し、生産分析用にセグメント化された検出データをエクスポートできます。

(4) オプションの防爆カスタマイズされた送信機構造、国際防爆規格に準拠、 可燃性および爆発性の化学薬品、地雷処理ワークショップで使用できます。

3. 内部精密センシングコアの詳細

(1)高精度の統合センシングコンポーネントは媒体流路に完全に浸されており、事前に校正されています。 生産時の温度補正プログラムにより、温度の影響は1℃あたり±0.0001g/cc以内に制御されます。 媒体温度が-50℃から+150℃まで変化しても安定した測定精度が得られます。

(2)工場校正後の最適化された圧力補償アルゴリズム、測定結果に対する圧力の影響 無視できるため、パイプライン圧力が変動しても安定した読み取り値が保証されます。

(3) フルデジタル信号取得設計、アナログ信号は正確なデジタル濃度データに変換されます。 コアチップ内で、PLC および DCS 制御システムへの直接信号出力をサポートし、自動ドージングと クローズドループ生産制御。

4. 接液部材質分類詳細

(1)標準タイプ接液部：SUS316ステンレス鋼、中性スラリー、弱酸、アルカリに最適 廃水、通常の鉱物パルプ、腐食の少ないモルタル培地。

(2)耐食カスタマイズ型接液部：ハステロイC22またはチタン合金材、特別に開発 強酸、強アルカリ、高塩化物、重度の腐食性染色廃液に対して、耐薬品性を効果的に発揮します。 過酷な媒体環境下での腐食を防止し、耐用年数を延ばします。

5. コアの精度と範囲の技術的詳細

(1)測定精度は±0.001g/cc(±1.0kg/m3)、再現性は最大±0.0001g/cc(±1.0kg/m3)、微小な物も捕捉します。 継続的なパイプライン監視中に濃度が正確に変化します。

(2)0~3g/cc (0~3000kg/m3 / 0~187.41lb/ft3) をカバーする広い測定範囲、上水、低濃度に適用可能 さまざまな産業のスラッジ、中モルタル、高密度重鉱物パルプ。

6. 電気的および周囲環境への適応の詳細

(1) 標準電源: 380V 産業用電源入力、私の配電標準に広く一致、 環境保護と化学品の国内外生産拠点

(2) 周囲温度範囲は -40℃ ～ +85℃ (-40 ～ +185℉) で、寒い北部の屋外工場や環境に適応します。 高温熱帯の生産ワークショップ環境。

7. 追加の実際的な構造上の利点

(1)最適化された流線型流路設計により、スラリー流動による流体乱流干渉を大幅に低減 小さな気泡や微細繊維不純物が含まれる媒体を測定する際の安定性が向上します。

(2)全体のレイアウトがコンパクトで設置コストが低く、現場での複雑な補助支持フレームが不要 取り付け、建設労働力と付属品コストを節約します。

よくある質問

1. インストール関連の質問

●Q1：濃度計の最適な設置位置はどこですか？

A: 流体の流れが安定した水平直管部に設置してください。ポンプ出口、パイプエルボ、突然の衝撃を避けてください。 パイプラインが拡張すると、激しい乱流や空気の巻き込みが発生し、測定精度に影響を及ぼします。そのままにしておきます 器具の前後の直線部分はパイプ直径の少なくとも 5 倍。

●Q2：垂直配管に垂直に設置できますか？

A: お勧めしません。垂直設置では測定内部に固形物の沈下や空気の滞留が発生しやすい チューブ、データのドリフトを引き起こす。垂直パイプラインは、培地が安定して連続的に上向きに流れる場合にのみ許容されます。 流速。

2. 測定精度と培地適応性

● Q3: 気泡や媒体の結晶化は測定データに影響を与えますか?

A: 当社独自のフルボア結晶化防止管状構造と内蔵の気泡防止アルゴリズムにより、 空気の混入と結晶化の干渉がほとんどなく、高粘度という業界共通の課題を解決します。 結晶化した液体の測定。鏡面研磨されたインナーチューブにより、結晶の付着がさらに軽減されます。

● Q4: さまざまな接液材料に適用できる中程度の pH 範囲はどれくらいですか?

SUS316L版：pH5～11の弱酸・弱アルカリスラリー用、ハステロイC22/チタン版：pH1～14に適しています。 強酸、強アルカリ、高塩化物腐食排水用。

●Q5：温度変化により精度はどの程度変動しますか？

A: 校正済みの温度補正、温度変化 1℃ あたりわずか ±0.0001g/cc の誤差、-50℃からの中温 +150℃までは明らかな精度の低下は生じません。

3. パラメータと範囲の選択

● Q6: スラリー濃度が 2.2g/cc 程度ですが、このメーターは正常に動作しますか?

A: 標準測定範囲は 0~3g/cc で、作業条件を完全にカバーします。カスタマイズされた範囲が利用可能です 特別な重いスラリーを制限しすぎます。

● Q7: メーターが耐えられる最大パイプライン圧力はどれくらいですか?

標準タイプ：最高使用圧力2MPa、高圧カスタマイズタイプ：100bar(1450psi)。すべての製品は 1.5 に合格します 出荷前に定格圧力の倍の油圧テストを行ってください。

4. IoTと信号出力

● Q8: メーターはリモートデータチェックをサポートしていますか?

A: はい、標準 IoT モジュールが組み込まれており、リアルタイム データと履歴データをクラウド プラットフォームにアップロードします。ユーザーはデータを確認できます オンラインでトレンドを確認したり、生産分析用にセグメント化されたテスト レポートをエクスポートしたりできます。

● Q9: 本器はどのような制御信号を出力できますか?

A: デジタル内蔵設計は PLC/DCS システムに接続して、自動投与と閉ループプロセス制御を行うことができます。

5. メンテナンスと日常の使用

● Q10: 測定管の洗浄はどのくらいの頻度で行う必要がありますか?

A: 通常のミネラルスラリーの場合: 7 ～ 15 日ごとに洗浄します。ミラー付き高粘度易結晶化メディウム 研磨オプションを使用すると、洗浄サイクルを 25 ～ 35 日に延長できます。

●Q11：定期的な校正は必要ですか？

A: 長期間安定した精度を保証するために、月に 1 回手動サンプリング ラボ比較校正を行うことをお勧めします。

6. 認証とカスタマイズ

● Q12: あなたの製品は CE および ISO 証明書を持っていますか?

A: 環境スラリー搬送システム用のブロック防止フランジ取り付けモルタル濃度計はすべて CE です。 ISO 品質管理システムに基づいて認証および製造されています。完全な認証書類を提供できます。 通関とプロジェクト入札。

●Q13:防爆形や特殊パイプサイズの特注対応は可能ですか？

A: はい、防爆構造、さまざまな口径、特殊な素材、カスタマイズされた圧力グレードはすべてあります。 お客様の現場の作業条件に応じて対応可能です。

7. アフターセールスと保証

● Q14: 保証ポリシーは何ですか?

A: 1 年間の完全な機械保証、国内の製造に起因する品質欠陥については無料のスペアパーツ交換 保証;生涯にわたる技術相談と、保証期間終了後の原価価格でのスペアパーツの供給。

使用上の注意事項

1. インストール要件

機器を水平の直線パイプラインに設置します。前後の直管長を十分に確保してください。 メーター。検出データが不安定になるため、ポンプ出口、エルボ、乱流部への設置は避けてください。 取り付ける前に、パイプラインの内部の砂利、雑貨、大きな固体ブロックをきれいにします。

2. 試運転規則

設置後に水ゼロ校正を完了してください。濃度上限および下限パラメータのマッチングを設定します 現場でのモルタル特性により、送液ポンプや投与装置との自動連携を実現します。

3. 通常の運転管理

音叉プローブを損傷し、異常を引き起こす可能性がありますので、媒体を使用せずに長時間空配管を行わないでください。 読み物。連続生産中のパイプライン流圧の突然の急激な上昇を避けてください。リアルタイム表示を確認する およびシフトごとの PLC フィードバック データ。

4. 定期メンテナンス

15 ～ 20 日ごとにフォーク表面のシルト、砂、結合モルタルを掃除します。サンプリングの比較と計測を実行する 測定精度を確保するために毎月校正を行ってください。フランジのシーリングと接続ケーブルの完全性を定期的に検査してください。

5. 特別な労働条件の保護

摩耗性の高い砂の多いモルタルの場合は、PU ライニングの摩耗状態を定期的に確認してください。屋外設置型コントロールボックス 長期にわたる雨の浸入から保護する必要があります。防爆モデルの電気シェルは絶対に開けないでください。 可燃性ガス環境。

6. 長期停止処理

機器が 20 日以上停止した場合は、測定キャビティ内の残留モルタルを完全に洗浄し、チューニングを乾燥させます。 フォークコンポーネントを取り外し、パイプラインの両端をシールして保管します。

私たちを選ぶ理由

1. 環境に優しいモルタルとスラッジを対象とした専門的な設計

砂入り建設モルタルおよび都市環境汚泥専用に開発された、独自の大型オープン アンチブロックキャビティは、通常のチューニングの一般的な欠陥である堆積物や砂によって引き起こされるプローブの詰まりを効果的に解決します フォーク濃度計。

2. 多様な摩耗条件に対応する柔軟な材料オプション

一般スラリー用標準増粘SUS304。オプションの高砂研磨媒体用の PU 耐摩耗性ライニング、 過酷な搬送条件下でも明らかに耐用年数が延びます。

3. グローバルプロジェクト輸出の完全認証

すべての製品はCEおよびISO認証に合格しており、海外の入札、税関に利用できる完全な認証書類が揃っています。 認可と第三者検査。

4.出荷前の厳格な工場シミュレーションテスト

各ユニットは、独自に調製した砂モルタルを使用して 36 時間の連続テストを受け、ブロック防止性能と 測定精度が向上し、現場でのデバッグの失敗率が大幅に減少します。

5. 便利な取り付けと優れた互換性

環境パイプラインに共通の標準フランジ サイズを採用し、ほとんどの既存の輸送パイプに適合します。 複雑なパイプラインの変更と改修コストの削減。

6. さまざまな労働条件に合わせたカスタマイズされたサービス

測定範囲、フランジ口径、信号出力、防爆構成などのカスタマイズをサポートします。 実際の現場のスラリーパラメータに合わせます。

梱包と発送

1. この環境スラリー搬送システム用のブロック防止フランジ取り付けモルタル濃度計は、 外装木製ケースのない裸の梱包が標準構成として使用されます。測定体全体は防錆処理が施されています 長距離海上輸送や陸上輸送時の錆を防ぐため、フランジや金属表面に油を塗布してください。

2. 精密音叉感知プローブは、厚い耐衝撃フォームと防水 PE フィルムで個別に包まれています。 輸送中の衝突による損傷、傷、湿気による侵食を防ぎます。

3. 上部のデジタル送信機ユニットは、発泡クッションと密封されたビニール袋で個別に梱包され、機器に固定されています 積み降ろし時の脱落や振動による故障を防ぐため、表面には結束バンドが付いています。

4. シールガスケット、取り付けボルト、配線金具などのすべての付属品は、 独立した小さな防水ビニール袋を主要機器に結び付けます。

5. 取扱説明書、CE & ISO 認証コピー、工場検査報告書は専用の箱に封入されています。 防水ドキュメントポーチであり、顧客の通関および現場での使用のために機器と一緒に固定されます。

6. 積み込み中、複数の器具は衝突防止ゴムストリップで分離され、スチールでしっかりと固定されます。 コンテナやトラックのコンパートメント内のベルトで、でこぼこした輸送時の移動、衝突、摩耗を防ぎます。

7. 長距離の海上輸送の場合、高湿度に対応するために追加の防湿乾燥剤を機器の横に配置します。 輸送用コンテナ内の湿気を防ぎ、金属の腐食を防ぎます。

設置前後の効果比較

1. パイプラインの閉塞制御

● 以前: 砂やモルタルの堆積物が輸送パイプラインを頻繁に詰まらせるため、1 年につき 2 ～ 3 回の停止清掃が必要です。 1週間を費やすことになり、多くの生産時間と人件費が無駄になります。

● 後: リアルタイムの濃度監視により、ポンプ速度が自動的に調整され、濃すぎるモルタルの供給が回避されます。 パイプラインの閉塞率が 75% 以上低下し、定期的な停止清掃の頻度が大幅に減少します。

2. モルタルの品質安定性

● 変更前: スラリー濃度が不安定で、モルタルの仕上がり比率が不安定になったり、水や砂が過剰になったりする 不適格な製品や原材料の廃棄の原因となります。

● 後：濃度データにより制御される自動補水により、モルタル濃度を一定に保ちます。 必要な範囲であれば、製品の合格率が明らかに向上し、原材料の消費量が節約されます。

3. 化学薬品と水の消費コスト

● 以前: 水と添加剤を手動で盲目的に投与すると、過剰な餌を与え、不必要な大量の摂取を引き起こします。 水と助剤。

● 変更後: 実際の濃度に基づく閉ループ自動投与により、水と添加剤のコストが 15% ～ 25% 削減されます。

4. 現場での労働投入

● 以前: 労働者は、スラリー濃度を判断するために、シフトごとに定期的な手動サンプリングと臨床検査を行う必要があります。 余分な人員。

● 後: 継続的なオンライン検出により、毎日の手動サンプリング作業が不要になり、関連する人件費が削減されます。

5. その後の汚泥処分費用

●Before：濃度ムラにより汚泥脱水効果が不均一となり、高含水汚泥が増加 輸送費と埋め立て費用。

●後：安定供給により後続脱水処理を最適化し、汚泥水分を安定的にコントロールし、汚泥 総量が減り、全体の廃棄コストが下がります。

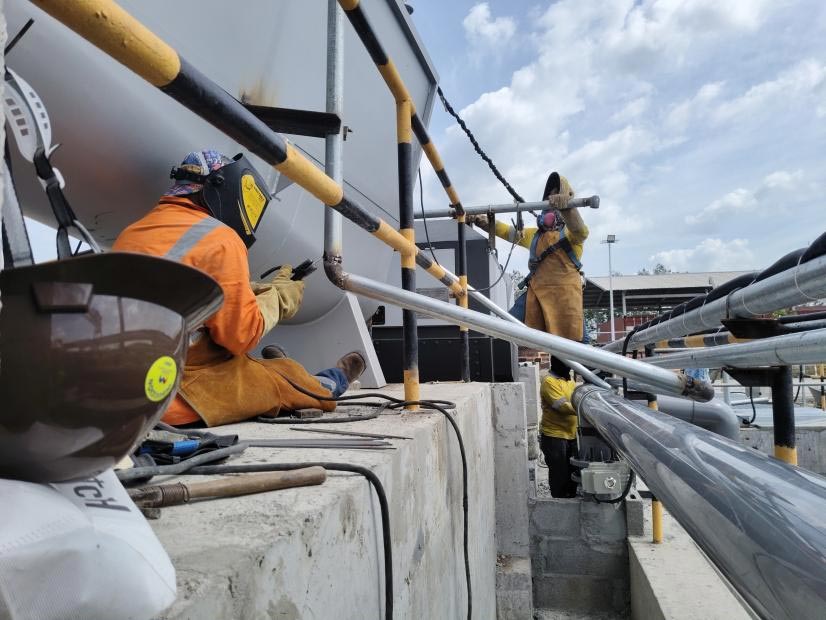

プロジェクト参考事例 |廈門CCCC第三港エンジニアリング柳典武基地

1. プロジェクト概要

CCCCサードハーバー向け環境スラリー輸送・固液分離支援プロジェクト エンジニアリング (厦門) Liudianwu 建設基地、浙江省 Sinou 環境完備設備と協力 当社のブロック防止フランジ取り付けモルタル濃度計は、現場のモルタルおよびモルタルに設置されます。 浚渫汚泥輸送パイプラインシステム。建設スラリーのリアルタイムオンラインモニタリングを実現する機器 基礎工事スラッジ処理のための自動パイプライン供給制御をサポートする密度。

2. アプリケーションの背景

この基地では、港湾建設中に大量の砂を含む建設用モルタルと浚渫したシルトスラリーが生成されます。で 初期の操作、不安定な手動給餌により頻繁にパイプラインが詰まり、過剰な水の消費と 完成したモルタルの品質が安定しないため、人件費とメンテナンス費用が高くなります。インラインをインストールした後 濃度計、搬送システム全体が閉ループの自動調整を実現します。

3. オンサイトマッチングソリューションと機器構成

1.環境スラリー輸送システム用のアンチブロックフランジマウントモルタル濃度計をメインに取り付けます スラリー輸送パイプラインで砂状モルタルの固形分を継続的に検出します。

2.濃度信号は可変周波数給水ポンプと自動給水装置をリンクします。システム リアルタイムの密度データに従って、供給流量と補充水量を自動的に調整します。

3.現場混合槽撹拌機、その後の汚泥脱水設備と連携しフルセットを構築 インテリジェントなスラリー処理システム。

4. 実際のプロジェクト運営上のメリット

●パイプラインの詰まりを軽減：自動濃度制御によりパイプラインの詰まり頻度を70％以上カット、解消します。 頻繁に全パイプを停止して清掃します。

● 原材料費の節約：安定したモルタル配合により、水と添加剤の廃棄物を 18% ～ 23% 削減します。

● 手作業の削減: 毎日繰り返される手作業によるサンプリング作業や実験室での密度検査作業が不要になり、現場での作業が削減されます。 人的投入のテスト。

●安定した完成品品質：モルタル濃度が安定して設計公差範囲内に収まり、製品品質が向上します。 建設原料の収量とプロジェクトの進行効率。
