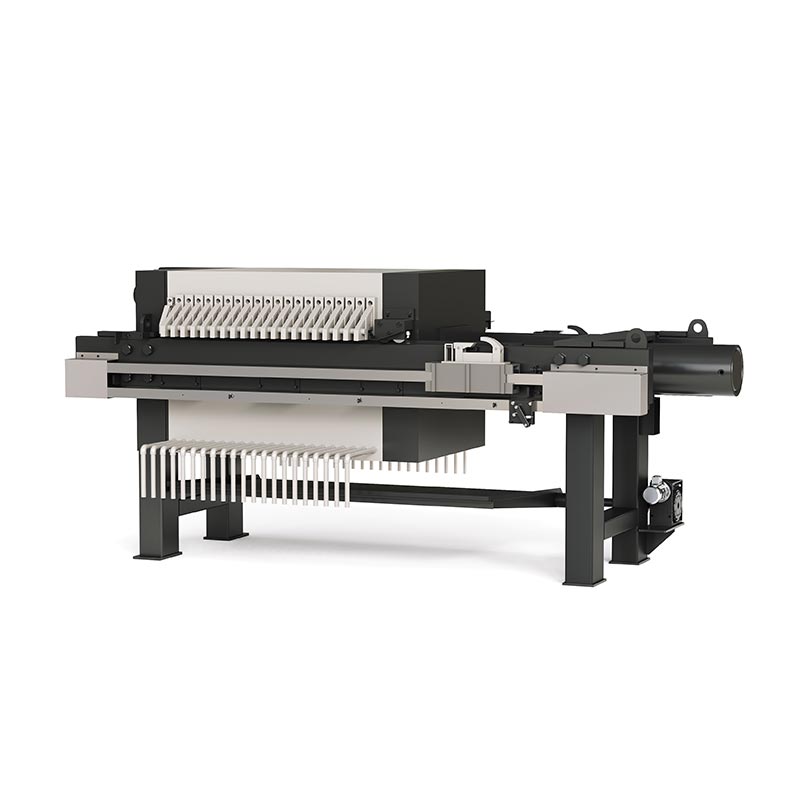

都市下水チャンバーフィルタープレス

中国の信頼できるメーカーおよびサプライヤーであるSINOUは、プロの都市下水チャンバーフィルタープレスを提供しています のために 世界中の顧客。この装置は、有機物含有量が高く、微細な都市汚泥のために特別に開発されました。 粒子 そして粘度が高い。

高強度チャンバーフィルタープレートと安定した油圧システムを採用し、徹底したろ過性能を実現 固液分離により汚泥量を大幅に削減し、処理コストを削減します。マシン全体が完全にサポートします プレートクローズ、フィード、ろ過、プレート引き上げ、ケーキ排出などの自動操作を簡単に実行できます。 メンテナンスと安定したパフォーマンス。

ニーズに合わせてカスタマイズされた濾過面積、プレートサイズ、制御モードを提供します。 違う 都市の下水処理能力と敷地条件。

製品詳細

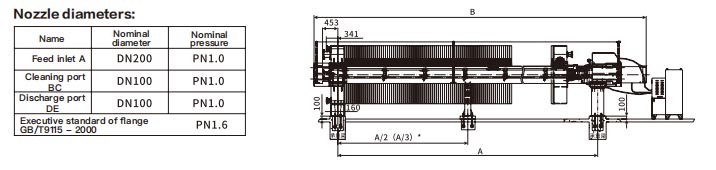

1. ノズルとパイプラインの仕様

●供給口A：DN200、呼び圧力PN1.0

●洗浄ポートBC：DN100、呼び圧力PN1.0

●吐出ポートDE：DN100、呼び圧力PN1.0

●フランジ規格：GB/T9115-2000、PN1.6

●大口径の供給口により、高固形分の都市汚泥をスムーズに供給し、効果的に回避します。 長時間連続運転時の詰まりの原因となります。洗浄・排出口を標準化してパイプライン化 メンテナンスと残留物の排出がより便利になります。

2. 構造寸法の詳細

●前端取付寸法：453mm / 341mm

●給餌口中心高さ：160mm

●ボトムサポート高さ：100mm

●足場距離：A。全長：B

●中間支持位置：大型機種用A/2（A/3）

●従来の下水処理場の設置スペースに合わせた合理的な高さレイアウト。多点中間サポート フレームの安定性を高め、長期にわたる高負荷の作業条件下でも変形を防ぎます。

3. 主要な技術パラメータ (図面および自治体の作業条件から)

●濾過圧力：≦0.6MPa

●使用温度：-10〜90℃

●最高油圧保護圧力：29MPa

●最大油圧圧縮圧力：25MPa

●オイルシリンダー最大有効ストローク：750mm

●コンパクションオイルシリンダー呼び径：320mm

●油圧ステーションモーター出力: 4.0+2.2KW

●高圧安定油圧システムにより絞り力が持続し、24時間連続脱水に最適です。 有機物と微粒子が多く含まれる都市汚泥。

4. 材料と構造設計の詳細

●フィルタープレート：強化ポリプロピレンチャンバーフィルタープレート、高耐圧、老化防止、簡単ではありません。 長期間の都市汚泥の腐食により変形します。

●フレーム：防錆塗装処理を施した頑丈な炭素鋼フレーム、強力な耐荷重性、全体的に安定しています。 構造。

●ろ布：都市汚泥専用の目詰まり防止ろ布、透水性が高く、目詰まりしにくい。 有機微粒子による。

●油圧システム：密閉された油圧コンポーネント、安定した圧力出力、低い故障率。

5. 作業プロセスの詳細

●油圧システムによりフィルタープレートをしっかりと圧縮し、密閉されたフィルターチャンバーを形成します。

● 都市汚泥は、DN200 大口径供給入口を通じてチャンバーにポンプで送られます。

●安定したろ過圧力で固液分離を実現します。濾液は排出ポートから流出します。

●ろ過後、ろ板が自動的に開き、乾燥したろ過ケーキが落ちます。

●洗浄ポートによる定期的な洗浄により、装置を滑らかに保ち、長期間の運転が可能です。

6. 自治体志向のデザインのハイライト

●高粘度の都市汚泥に適応する大口径飼料投入口

●長時間連続運転を可能にするマルチサポートフレーム設計

●下水処理場の運営コストを削減する低メンテナンス構造

下水処理パイプラインシステムと簡単に接続できる標準化されたポート

パラメータの仕様

注記：「*」が付いた項目は、一対の中間サポートがあることを意味します。

※これらのパラメータはモデル選定の参考用です。正確なデータについては、図面を参照してください。 提供されます。

動作原理

都市下水チャンバーフィルタープレスは、油圧圧縮+圧送濾過原理を採用しており、 都市下水汚泥の効率的な固液分離を連続4ステップで実現します。

1. フィルタープレートの圧縮とチャンバーの形成

油圧システムがオイルシリンダーを駆動してテールプレートを前方に押し、全チャンバーフィルターをしっかりと圧縮します。 ヘッドプレートとテールプレートの間にあるプレート。隣接するフィルター間に密閉された中空フィルターチャンバーが形成されます。 プレートを使用して、汚泥濾過のための密閉空間を提供します。

2. 汚泥供給と初期ろ過

都市汚泥は、大口径の DN200 供給入口を通じて各フィルター チャンバーにポンプで送られます。安定給餌中 圧力がかかると汚泥中の水分は濾布を透過して液出口から流出し、固体粒子は濾過されます。 ろ布によって捕集され、チャンバー内に徐々に蓄積してフィルターケーキを形成します。

3. 深層ろ過とケーキの形成

連続的に供給すると、フィルターケーキは徐々に濃くなります。高圧油圧システムにより安定した作動を維持します。 圧縮力によりフィルタープレートを確実に密閉します。都市における有機微粒子および懸濁物質 汚泥をしっかりトラップし、定圧下で徹底した脱水を実現します。

4.自動版引き＆フィルターケーキ排出

濾過が終了すると、油圧システムがオイルシリンダーを引き込みます。プレート引っ張り装置がフィルターを引っ張ります プレートが一枚ずつ開きます。重力により、脱水乾燥フィルターケーキが自動的に落下し、1 回の作業が完了します。 サイクル。クリーニングポートは、パイプラインの詰まりを防ぐために定期的に残留物を洗い流すために使用されます。

この機械的加圧濾過構造は、高有機質で微粒子の都市汚泥を特にターゲットとしています。 安定した脱水効果、低水分ろ過ケーキ、清澄なろ液が特徴で、都市下水に最適です。 治療要件。

都市下水チャンバーフィルタープレス使用上の注意

1. 作業前の注意事項

● 都市下水チャンバーフィルタープレスを開始する前に、すべてのフィルタープレートがきちんと配置されているかどうかを確認してください。 濾布は平らで無傷であり、汚泥の漏れを防ぐための折り目や損傷がない。

● フィルター プレスの作動油レベル、油の品質、パイプラインの気密性を検査します。オイルを補充するか交換してください 悪化した。

● 供給ポンプの圧力が安定していることを確認します。長時間空負荷状態で装置を起動しないでください。

● 電気制御システム、センサー、緊急停止機能をチェックして、正常に動作していることを確認します。

● 都市汚泥を供給する前に、すべての洗浄口と排出口がふさがれていないことを確認してください。

2. 使用上の注意事項

●供給圧力は過大な圧力による損傷を防ぐため、定格範囲内（≦0.6MPa）で厳密に管理してください。 フィルタープレスの濾板と濾布。

● DN200 の供給口の詰まりを避けるため、特大の不純物、硬い破片、または大きな粒子を供給しないでください。 装置のフィルタープレートを傷つける。

● 汚泥濃度を監視します。濾過を改善するために高有機性都市汚泥に凝集剤を合理的に添加する 効率性。

● 継続的かつ安定した動作を維持します。脱水の安定性に影響を与える頻繁な起動停止は避けてください。

● 圧力変化と濾液の状態をリアルタイムで観察します。漏れや異常が発生した場合は直ちに運転を停止してください 圧力が発生します。

●自動運転中はプルプレートトロリ、チェーン、ギヤ等の可動部には触れないでください。

3. 術後および日常のメンテナンスの注意事項

● 各バッチを除去した後、フィルタークロス、フィルターチャンバー、フィルタープレスのすべてのポートを徹底的に洗浄します。 残留都市汚泥や有機汚れを除去し、目詰まりや臭気を防ぎます。

●油圧システムを清潔に保ち、下水が作動油に混入するのを防ぎ、部品の腐食を防ぎます。

● フレーム、ボルト、サポートを定期的にチェックしてください。機器の構造的安定性を維持するために、緩んだ部品を締めてください。

● 都市下水の長期安定した性能を確保するために、磨耗した濾布と経年劣化したシールを適時に交換してください。 チャンバーフィルタープレス。

● 機器を乾燥した状態に保ち、換気を行ってください。腐食性汚水がフレームに長時間浸入しないようにしてください。

4. 安全性と長期使用上の注意事項

● 電気安全仕様に厳密に従ってください。フィルタープレスのメンテナンス中は電源を遮断してください。

● 専門家の指導なしに、油圧を調整したりパラメータを任意にプログラムしたりしないでください。

●使用温度範囲は-10℃～90℃です。過熱動作を避けてください。

●長期停止の場合は各部をよく洗浄し、残留水を抜いて防錆処理を行ってください。

SINOUを選ぶ理由

1. 専門的な自治体向けのカスタマイズされたデザイン

当社の都市下水チャンバーフィルタープレスは、高有機性、微粒子、粘性の高い都市部向けに特別に最適化されています。 下水汚泥。大口径のDN200フィード入口と幅広の流路により、目詰まりを効果的に防ぎ、完璧に保ちます。 都市下水処理場の動作特性に適合します。

2. 安定した高圧性能と確実な脱水効果

高圧油圧システム（最大圧縮圧力25MPa）を搭載しており、安定した成形を維持します。 24時間連続運転に耐える絞り力。水分の少ないフィルターケーキと透明なろ液を確保し、 下水処理場は厳しい環境排出基準を着実に満たしています。

3. 耐久性のある素材と長寿命

製品には厚みのある強化ポリプロピレンフィルタープレートと頑丈な耐腐食性スチールフレームを採用しています。 機械全体がスラッジ腐食や構造変形に強く、交換やメンテナンスが大幅に軽減されます。 長期にわたる自治体のプロジェクトにかかる費用。

4. 全自動・省力化

当社のフィルタープレスは、プレートの閉鎖、供給、濾過、プレートの充填などのインテリジェントな PLC 自動制御をサポートしています。 引き上げとケーキの排出。人手による介入が減り、人件費が削減され、下水全体が改善されます。 治療効率。

5. 厳格な品質検査と標準化された生産

すべての製品は出荷前に全負荷圧力テスト、密閉テスト、電気安全テストを受けています。すべて 製品は国際工業規格に準拠しており、完全なテストレポートと認証が付いています。

6. 完全なアフターサポートとプロジェクトの経験

当社は世界中の都市下水道プロジェクトにおいて豊富な実務経験を持っています。現場での設置指導も行っておりますので、 フィルタープレスの操作トレーニング、スペアパーツの供給、および長期にわたる技術的なアフターサービスを提供します。

7. 費用対効果が高く成熟したソリューション

メンブレンフィルタープレスと比較して、当社のフィルタープレスは購入コストと運用コストが低く、性能が安定しています。 メンテナンスが簡単になります。都市下水向けの最もコスト効率の高い固液分離ソリューションです。 治療。

サンプルポリシー

サンプルや試用機のご提供は行っておりません。 当社の都市下水チャンバーフィルタープレスは、大容量、重量、 高い生産コストとカスタマイズされた構成。少量のサンプルとして製造または輸送することはできません。

品質を確認するには、以下をチェックしてください。

●CE認証取得

●UL 508試験報告書

●工場生産動画

●現場操作動画

● 都市下水道事業の完了事例

●出荷前に第三者機関による検査を実施

製品を保証するための現場工場検査、オンラインライブ中継検査、第三者検査をサポートします。 品質はプロジェクトの要件を満たします。

よくある問題と解決策

1. 濾板間の汚泥漏れ

● 原因: 濾布が折れているか破損している。フィルタープレートが完全に閉まっていない。供給圧力が高すぎる。
● 解決策: 濾布を平らに取り付け直します。傷んだ布を交換します。油圧をチェックします。の供給圧力を下げる フィルタープレス。

2. 濾布や供給口が詰まりやすい

●原因：都市汚泥は有機粒子が細かく、粘度が高い、または凝集剤が不足している。
● 解決策: 凝集剤を適切に追加します。濾布を定期的に掃除してください。フィルターには目詰まりしにくい特殊ろ布を使用 を押します。

3. フィルターケーキの水分が多すぎる

●原因：プレス圧力が不十分です。濾過時間が短い。ろ布が詰まっているか、磨耗しています。
● 解決策: 作動圧力を上げます。濾過時間を延長する。都市下水のろ布を掃除または交換する チャンバーフィルタープレス。

4. 濾液が濁っていて透明ではない

●原因：濾布が破れている。シール不良。フィルタープレートが破損しています。
● 解決策: 損傷した濾布を交換します。シール部分をチェックします。フィルタープレスのフィルタープレートを修理または交換します。

5. 油圧システムに圧力がないか、動作が遅い

● 原因: 作動油レベルの低下。油漏れ。油圧部品の磨耗または故障。
● 解決策: 作動油を補充します。漏れをチェックして修理する。フィルタープレスの故障部品を交換します。

6. 自動動作異常またはサイクルスタック

● 原因: センサーの位置ずれ。プログラムパラメータエラー。不安定な電源。
● 解決策: センサーの位置を調整します。リセット制御プログラム。フィルタープレスの安定した電圧を確保します。

7.フィルターケーキが自動的に落ちにくい

● 原因: スラリーがベタベタしすぎます。脱水効果が低い。濾布の老化。
● 解決策: 凝集効果を最適化します。プレス時間を延長する。フィルタープレスの固着防止濾布を交換してください。

8. 設備の騒音や振動が大きすぎる

● 原因: 基礎が不均一です。ボルトが緩んでいる。可動部品の潤滑が不十分です。
● 解決策: 設置場所の地面を平らにします。固定ボルトを締めます。フィルタープレスの可動部分に注油してください。

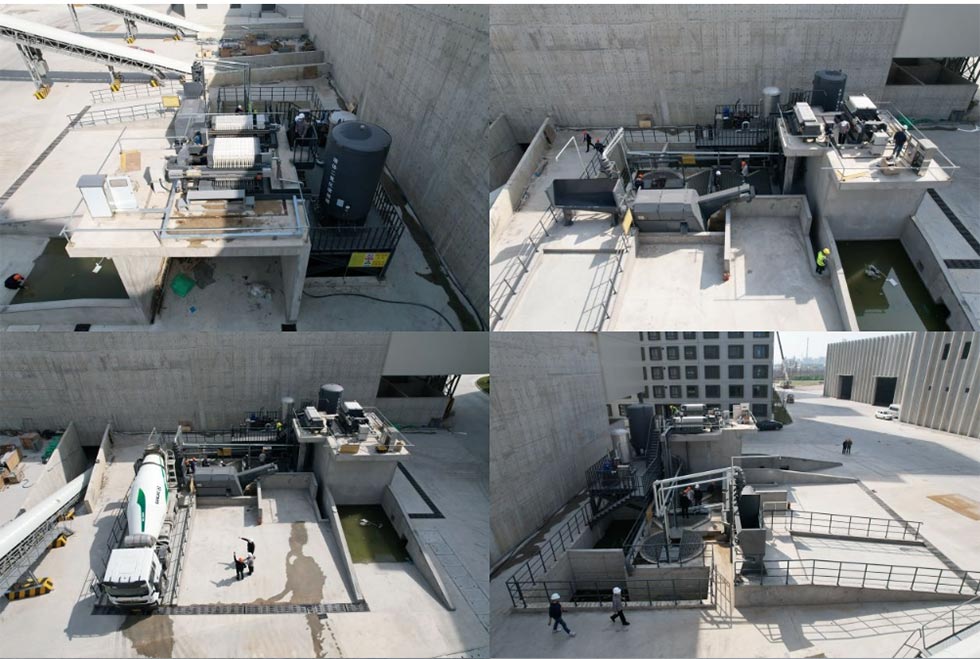

プロジェクト事例：上海市慈来建設グループ 新建材麗水有限公司

1. プロジェクトの背景

上海CITIRAISE建設グループ新建材麗水有限公司はプレキャストに従事する主要企業です コンクリートコンポーネント、商業用コンクリート、新建材の製造。大規模生産時には、 建設スラリーやコンクリート排水、混合残渣が大量に発生し、粘度が高いのが特徴です。 微粒子、および環境保護排出に対する高い要件。お客様は安定した設備を必要としており、 現場の環境保護と環境保護に対応する、効率的で全自動の固液分離ソリューション 生産ニーズ。

2. 機器ソリューション

当社は、お客様に特別に最適化されたカスタマイズされた都市下水チャンバーフィルタープレスを提供しました。 建設およびコンクリートスラリー。

●安定したチャンバーろ過構造で、長期連続運転に最適です。

●大口径の供給口と微粉による詰まりを防ぐ目詰まり防止設計です。

●全自動制御で手動操作を軽減

●脱水効果が安定しており、濾過ケーキの水分が少なく、輸送や廃棄に便利です。

3. プロジェクトの成果

1. 効率的な固液分離を実現します。濾液は透明で再利用可能で、環境排出基準を満たしています

2. フィルターケーキの水分が効果的に減少し、体積が大幅に減少し、廃棄コストが削減されます。

3. 建材ベースの高強度生産リズムに合わせた24時間安定稼働

4. 顧客の生産と環境保護に認められた簡単な操作と低い故障率 部門

4. プロジェクトの価値

このプロジェクトは、当社のフィルタープレスが優れた適応性と安定性を備えていることを示しています。 建設、プレキャストコンポーネント、商業コンクリートの生産シナリオ。大型建設資材に役立ちます 企業はグリーン生産を達成し、環境圧力を軽減し、経済的利益を向上させます。
