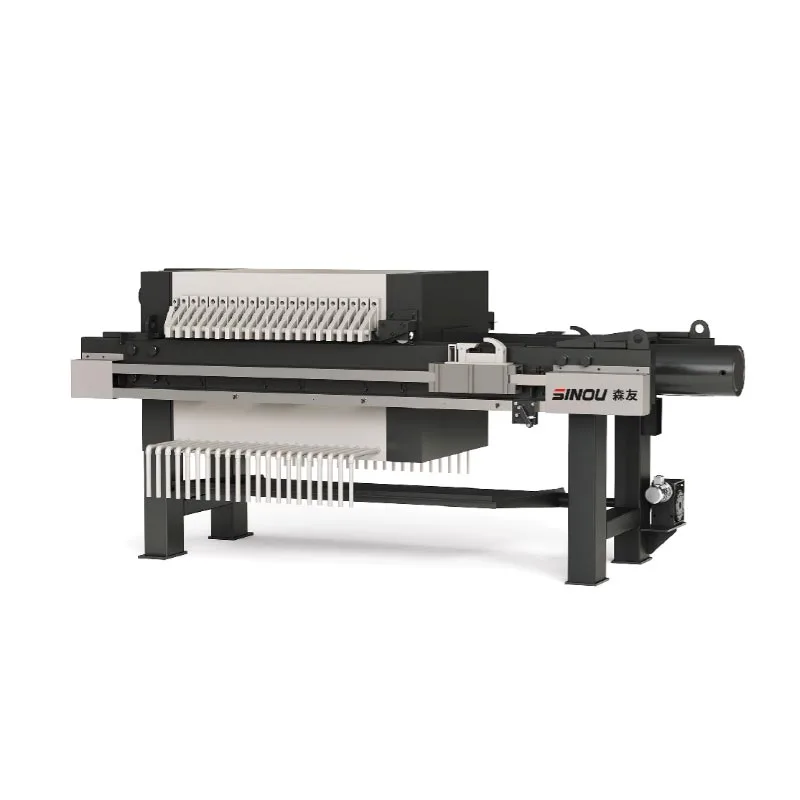

コンクリートバッチングプラントスラッジチャンバーフィルタープレス

SINOU は、世界中の顧客に高品質のコンクリートバッチングプラントスラッジチャンバーフィルタープレスを提供しています。この装置は、高粘度、ハイソリッドコンクリート用に特別に開発されました。 バッチングプラントで生成されるスラリー。プレート構造、油圧、目詰まり防止が最適化されています。 デザイン。

スラリーを効率的にプレスおよび脱水して、リサイクルしながら、低水分の積み重ね可能なフィルターケーキを生成できます。 生産再利用のためのきれいな水。安定した性能、簡単な操作、低い故障率、低メンテナンスが特徴です。 コストが高く、コンクリート企業から広く賞賛されています。

信頼できる工場として、ろ過部、プレートなどのカスタマイズにも対応します。 さまざまなプラント出力、サイトのレイアウト、処理要求に適合するサイズ、自動制御モード、電圧を提供します。 信頼性の高いワンストップ汚泥脱水ソリューション。

製品の利点

1. コンクリートスラリー専用設計、強力な目詰まり防止性能

ワイド流路、固着防止ろ板、コンクリートスラリー専用の特殊ろ布を採用し、効果的にろ過を行います。 セメントスラリーの目詰まりを防ぎ、スムーズな供給と安定したろ過を実現します。

2. 高圧下でも耐久性のある高強度フィルタープレート

耐圧性、耐食性、耐久性に優れた強化高圧チャンバーフィルタープレートを使用しています。 耐変形性に優れ、コンクリートバッチングプラントでの長期の重荷重運転に適しています。

3. 安定した油圧システム、徹底した脱水

高圧油圧システムを搭載し、一定かつ強力な押圧力を提供し、フィルターの大幅な削減を実現します。 ケーキの湿気を軽減し、ケーキを落としたり、持ち運びたりしやすくします。

4. 全自動運転、省力化

自動クローズ、フィード、プレス、プレートシフト、ケーキ排出をサポートし、無人連続を実現します。 バッチ処理工場の運用と人件費の削減。

5. 水のリサイクル、コスト削減、排出ガスコンプライアンス

透明なろ液はコンクリート混合水の基準を満たしており、直接再利用できるため、淡水の使用量が大幅に削減されます。 消費量と廃棄物の排出量を削減し、環境検査に合格しやすくします。

製品仕様

注記：「*」印の付いた商品には中間サポートが1対付いています。

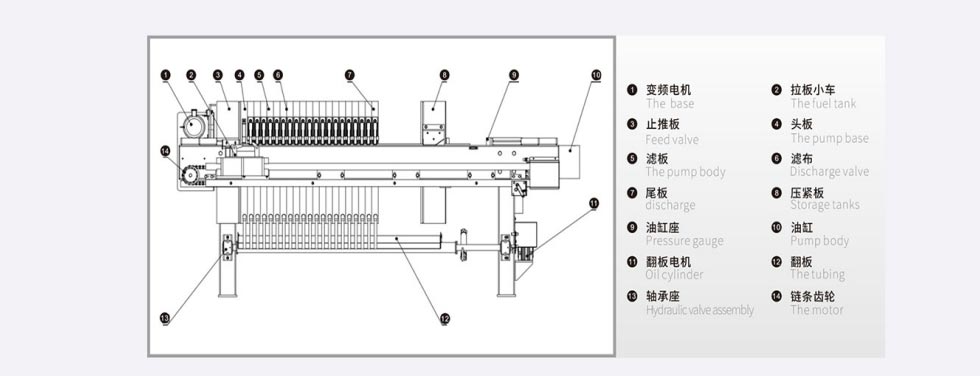

製品構造の紹介

このコンクリートバッチングプラントスラッジチャンバーフィルタープレスは、可変周波数モーター、プレート牽引トロリー、 固定推力プレート、ヘッドプレート、フィルタープレート、濾布、テールプレート、コンプレッションプレート、シリンダーベース、オイルシリンダー、 フラップ回転モーター、フラップ回転装置、ベアリングシート、チェーンギアなどのコアコンポーネント。

全体的な構造は、 コンパクトで安定しています。油圧シリンダーにより強力な押圧力が得られます。濾板と濾布は密封されています 固液分離用の濾過室。自動版引きとフラップ回転機構により自動化を実現 ケーキの排出。

最適化されたフレーム構造と耐摩耗性の伝達部品により、装置は安定した性能を発揮します。 操作性、便利なメンテナンス、長い耐用年数を備え、連続的な重負荷の汚泥脱水作業に完全に適応します コンクリートバッチングプラントの。

操作・使用上の注意

1. 開始する前に、作動油レベル、濾布の完全性、濾板の位置、およびパイプラインを確認してください。 漏れや緩みがないように接続してください。

2. すべてのフィルタープレートが完全に閉じて押し込まれるまでは、機械を始動しないでください。部分的に押すか空にすることを避ける pressing.

3. 供給圧力と流量を定格範囲内で安定に保ちます。フィルタープレートの損傷を防ぐために過負荷にしないでください or oil cylinder failure.

4. 濾布が平らでシワがないことを確認します。クロスの置き間違いやサイズが大きすぎることによるスラリーの漏れを防ぎます 粒子。

5. フィルタープレートの供給穴と排水チャンネルを定期的に清掃し、目詰まりや不均一な圧力を防ぎます。

6. 自動運転中は、挟み込んだり圧迫したりする危険を避けるため、フィルター プレートの可動領域に近づかないでください。

7. 専門家の指導なしに、油圧、電気パラメータ、またはプログラム設定を調整しないでください。

8. 停止後、必要に応じて残留スラッジを洗浄し、溜まった水を排出し、可動部品に注油します。

9. 油圧コンポーネント、電気システム、シール部品を定期的に検査します。摩耗した部品は適時に交換してください。

10. このコンクリートバッチングプラントのスラッジチャンバーフィルタープレスは、コンクリートスラッジおよび同様のスラリー専用です。腐食性、高温、または腐食性のある場所には使用しないでください。 許可のない爆発的なメディア。

適切なモデルの選択方法

1. 1日あたりの汚泥処理能力の確認

● 小規模バッチプラント：濾過面積100～200㎡

●中型バッチングプラント：ろ過面積200～320㎡

●大型バッチプラント・集中処理：ろ過面積400～560㎡

2. 汚泥の種類と濃度の確認

●コンクリートスラリー・ミキサー洗浄水：標準チャンバーフィルタープレス

● 高固形分スラリー: より厚いフィルタープレートとより高い圧力を選択してください。

3. 敷地面積と設置条件の確認

●設置する場合は長さ、幅、高さを確認してください。

● 操作、メンテナンス、ケーキの排出、コンベアのためのスペースを確保します。

4. 電圧と制御要件の確認

●規格：AC380V 50Hz

● EU/US/その他の電圧のカスタマイズをサポート

●制御：全自動/半自動/手動

5. 適合機器の確認

●送液ポンプ：高圧セラミックピストンポンプ

●スラリー前処理：反応槽、撹拌機

●ケーキハンドリング：コンベア、回収装置

6. フィルターケーキの水分要件を確認する

● 一般要件：水分 30% 以下

● 需要が高い場合：高圧モデルを選択してください

7. 標準的な選択手順

1. 1 日あたりの汚泥量 (m3/日またはトン/日) を提供します。

2. 汚泥濃度/固形分を提供する

3. サイトのサイズと電圧を提供します

4. 自動レベルとフィルターケーキ目標を確認します

5. 最適なモデルとソリューションを提案します

当社を選ぶ理由

1.具体的な業界経験を持つ専門メーカー

SINOUはコンクリートバッチングプラントスラッジチャンバーフィルタープレスで豊富な経験があり、成熟した設計と安定性を備えています。 世界中のバッチ工場で何千ものアプリケーションが使用されています。

2. 具体的な作業条件の目標最適化

特殊な目詰まり防止、耐摩耗性、高圧構造設計により、一般的なフィルタープレスよりも信頼性が高くなります。 in concrete scenarios.

3. 権威ある認証、世界市場へのアクセス

コンクリートバッチングプラントスラッジチャンバーフィルタープレスは、EUおよびEUに準拠したCE、ULおよびその他の認証を取得しています。 北米標準で、グローバルプロジェクトに適しています。

4. カスタマイズされたソリューションと完全なプロセスのサポート

出力、現場、電圧、制御の要求に応じてカスタマイズされた設計を厳格な品質で提供します 点検と安心のアフターサービス。

5.実証済みの費用対効果の高いパフォーマンス

短い投資回収期間と高い利益率で、顧客の節水、労働力の削減、廃棄コストの削減を支援します。 投資。

製品と競合他社の比較

一般的な障害とトラブルシューティング

1. 濾板間のスラリー漏れ

原因: フィルター布にしわが寄っている/位置が間違っている。フィルタープレートが完全に閉まっていない。供給圧力が高すぎる。

解決策: 濾布を平らに並べ替えます。プレートを再度確認してプレスします。供給圧力を定格範囲まで下げます。

2. 濾布または供給穴が詰まっている

原因: コンクリートスラリーが濃すぎます。大きな固体粒子がブロックされる。タイムリーな掃除がありません。

解決策: 希釈スラリー 適切に;フィルター画面をインストールします。定期的に穴と濾布を掃除してください。

3. フィルターケーキの水分が多すぎる

原因：プレス圧力が不十分です。プレス時間が短い。濾布が傷んでいるか、詰まっている。

解決策: 増やす 適切に圧力をかける。プレス時間を延長する。ろ布を交換するか掃除してください。

4. 油圧システムは圧力を高めることができない

原因: 作動油レベルが低い。油漏れ。リリーフバルブの異常。ポンプの故障。

解決策: 作動油を追加します。チェックする そして漏れを修理する。バルブ/オイルポンプを調整または交換します。

5. フィルタープレートが正常に開閉できない

原因: 電気信号の障害。シリンダー詰まり。プレートの間にスラッジが詰まっています。

解決策: 電気系統を確認し、 センサー;汚泥をきれいにする。可動部品に注油します。

6. 濾液が透明でない

原因: 濾布が損傷している。布がスラリーと合っていない。

解決策: 損傷した濾布を交換します。特殊な生地を使用 コンクリートスラリー用。

7. 自動サイクルが正しく動作しない

原因: センサーの位置ずれ。パラメータ設定エラー。電源が不安定。

解決策: センサーを調整します。プログラムをリセットします。確実にする 安定した電力供給。

8. 運転中の騒音や振動が大きい

原因: インストールが不安定です。部品が緩んでいる。ベアリングの磨耗。

解決策: 機械をしっかりと固定してください。ネジを締めます。摩耗したものを交換する ベアリング。

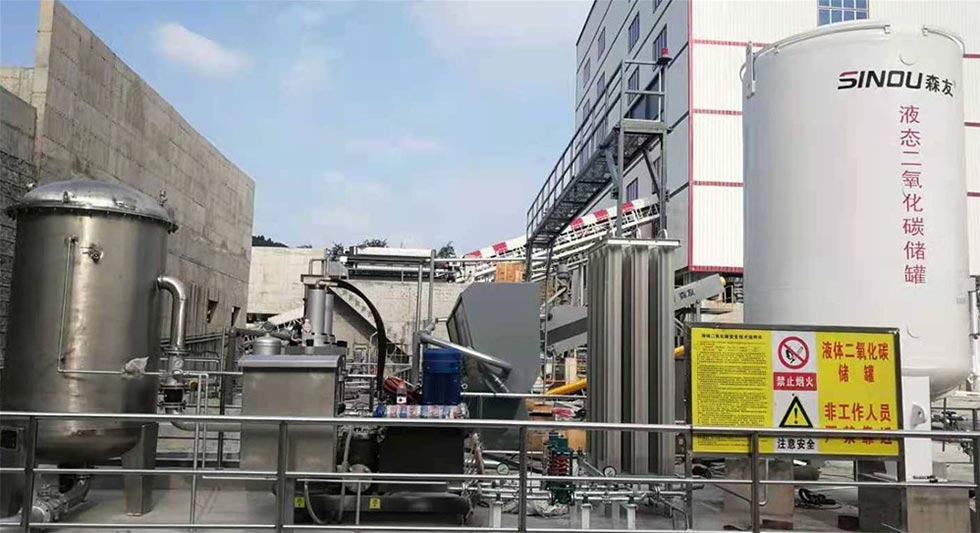

プロジェクト事例: 貴州省忠宜宗恒建材有限公司

SINOUは、チャンバーフィルタープレスとそれに適合するサポートを含む完全なコンクリートスラッジ脱水システムを提供しました 貴州の遵義中恒建材有限公司の設備。

このシステムはバッチングプラントの処理に使用されます 排水と汚泥を分離し、水のリサイクルと固液分離を実現します。現場で安定して稼働し、効果的に問題を解決します。 お客様の汚泥処理や環境コンプライアンス問題を解決し、お客様から高い評価をいただいております。
